      Productos > Ironworkers > 50 Ton > 50514-EC

      50514-EC

      El ironworker Scotchman 50514-EC es una máquina para un solo operador con CINCO estaciones de trabajo integradas. Su estación de punzonado puede punzonar un orificio de 1-1/4" en placa de acero de 1/2".

      50514-ec
      people operating a metalworking machine
      50514-ec
      scotchman industrial metal shear machine in a workshop
      industrial workshop machine
      graphic reading ‘single operator, 5 stations’
      50514-ec
      people operating a metalworking machine
      50514-ec
      scotchman industrial metal shear machine in a workshop
      industrial workshop machine
      graphic reading ‘single operator, 5 stations’
      SOLICITAR precio
      Ver video

      50514-EC

      El ironworker Scotchman 50514-EC es una máquina para un solo operador con CINCO estaciones de trabajo integradas. Su estación de punzonado puede punzonar un orificio de 1-1/4" en placa de acero de 1/2".

      SOLICITAR precio
      Ver video

      Adquiéralo desde

      $452 / mes

      financiamiento disponible mediante arrendamiento con opción a compra

      Solicitar

      50514-EC

      DescripciónAbrir

      Aumente su retorno de inversión con este ironworker versátil & confiable de 50 toneladas.

      Con una capacidad de punzonado de 50 toneladas, este ironworker para un solo operador puede punzonar un orificio de 1-1/4" en metal de 1/2" o un orificio de 13/16" en placa de acero dulce de 3/4"; además, incluye de serie una cizalla para ángulo, una cizalla para pletina de 14 pulgadas y una muescadora rectangular integrada. ¡Las luces de trabajo LED ahora son estándar para ofrecer aún más valor! Su control eléctrico de carrera hace que esta máquina sea muy precisa en operaciones de doblado, punzonado, cizallado y muescado.

      Gracias a su exclusivo diseño de mesa de herramientas modular, el 50514-EC admite herramental opcional, como la plegadora de 12", la cizalla para barra, la cizalla para tubo cuadrado, las herramientas para barrotes, la muescadora de tubos o herramental a medida, lo que amplía enormemente sus capacidades de fabricación. ¡Como en esta versátil estación de trabajo se pueden montar y desmontar fácilmente diversas herramientas, puede personalizarla por completo según sus necesidades!

      Este ironworker fabricado en EE. UU. es de construcción robusta con materiales de calidad y está respaldado por la garantía de 3 años de Scotchman, líder en la industria.

      Características estándarAbrir
      • Un operador, 5 estaciones
      • Estación de punzonado de 50 toneladas
      • Ariete de punzón con chaveta para mayor seguridad
      • Portamatriz de 2"
      • Tuerca de punzón con llave & extractor
      • Un punzón & matriz redondos: diámetro máx. 1"
      • Control eléctrico de carrera ajustable con escala
      • Pedal eléctrico remoto
      • Cizalla para ángulo
      • Cizalla para pletina con cuchilla reversible de 4 filos
      • Muescadora rectangular
      • Área de trabajo de mesa de herramientas
      • ¡Luces de trabajo LED ahora como equipo estándar!
      • Recipiente para retazos
      • Caja eléctrica equipada con botón de paro de emergencia tipo hongo & preparación para bloqueo y etiquetado
      • Todas las guardas necesarias para cumplir con las normas de seguridad ANSI B11.5
      • Preparado para montacargas
      • Garantía: tres años en piezas
      • Fabricado en EE. UU.
      Capacidades y especificacionesAbrir



      Capacidad de punzonado 50 ton
      1-1/4" en 1/2"
      13/16" en 3/4"      		 45 mt
      32 en 12 mm
      20 en 19 mm
      Herramental especial 2-1/4" Diá. máx. 57 mm Diá. máx.
      Profundidad de garganta 6" 152 mm
      Cizalla para pletina 14" de longitud
      3/4" x 4"
      1/2" x 8"
      3/8" x 10"
      1/4" x 14"      		 356 mm
      19 x 102 mm
      12 x 203 mm
      10 x 254 mm
      6 x 356 mm
      Cuchilla de sable (opcional) 1/2" x 10"
      3/8" x 12"      		 12 x 254 mm
      10 x 305 mm
      Cizalla para ángulo a 90 grados 4" x 4" x 3/8" 102 x 102 x 10 mm
      Cizalla para ángulo a 45 grados 2" x 2" x 1/4" 51 x 51 x 6 mm
      Plegadora de 8" 30 ton 27 mt
      Plegadora de 12" 25 ton 23 mt
      Plegadora de extremo abierto Máx. 1/4" x 3"
      [Pletina o ángulo]      		 6 x 76 mm
      Muescadora de tubos
      Cédula 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Muescadora rectangular 2-1/2" x 3" x 5/16"
      2-1/2" x 2-3/4" x 3/8"      		 63 x 76 x 8 mm
      63 x 70 x 10 mm
      Muescadora en V de 90 grados 6" x 6" x 1/8"
      3" x 3" X 1/4"      		 152 x 152 x 3 mm
      76 x 76 x 6 mm
      Cizalla para Unistrut Se requieren muestras
      Cizalla para barra
      Redonda (máx.)
      Cuadrada       (máx.)
      5 cavidades - 1/4" a 1"
      1 cavidad - 1/4" a 3/4"
      6 a 25 mm
      6 a 19 mm
      Cizalla para tubo cuadrado 1/2" a 1"
      calibre 12      		 12 a 25 mm
      0.105" / 2.7 mm
      Herramienta para barrotes 1/2", 3/4" & 1"
      calibre 16      		 12 , 19 , & 25 mm
      0.06" / 1.5 mm
      Dobladora de probetas de soldadura (máx.) 2" de ancho x 3/8" 51 x 10 mm
      Golpes por minuto en material ligero 34 spm
      [Estación de punzonado]      		 carrera de 1/4"
      Golpes por minuto en material pesado 14 spm
      [Estación de punzonado]      		 carrera de 3/4"
      Sistema hidráulico 2,350 psi 162 bar
      Motor estándar 3 hp
      208/230/460, 380/575v; 3 ph      		 2.24 kW
      Motor opcional 5 hp
      220v, 1 ph      		 3.73 kW
      Dimensiones Largo: 48-1/4"
      Ancho: 23-1/2"
      Alto: 63-3/4"      		 Largo: 122.5 cm
      Ancho: 60 cm
      Alto: 161 cm
      Peso de envío (puede variar) 1,580 lbs 717 kg

      Herramientas opcionales

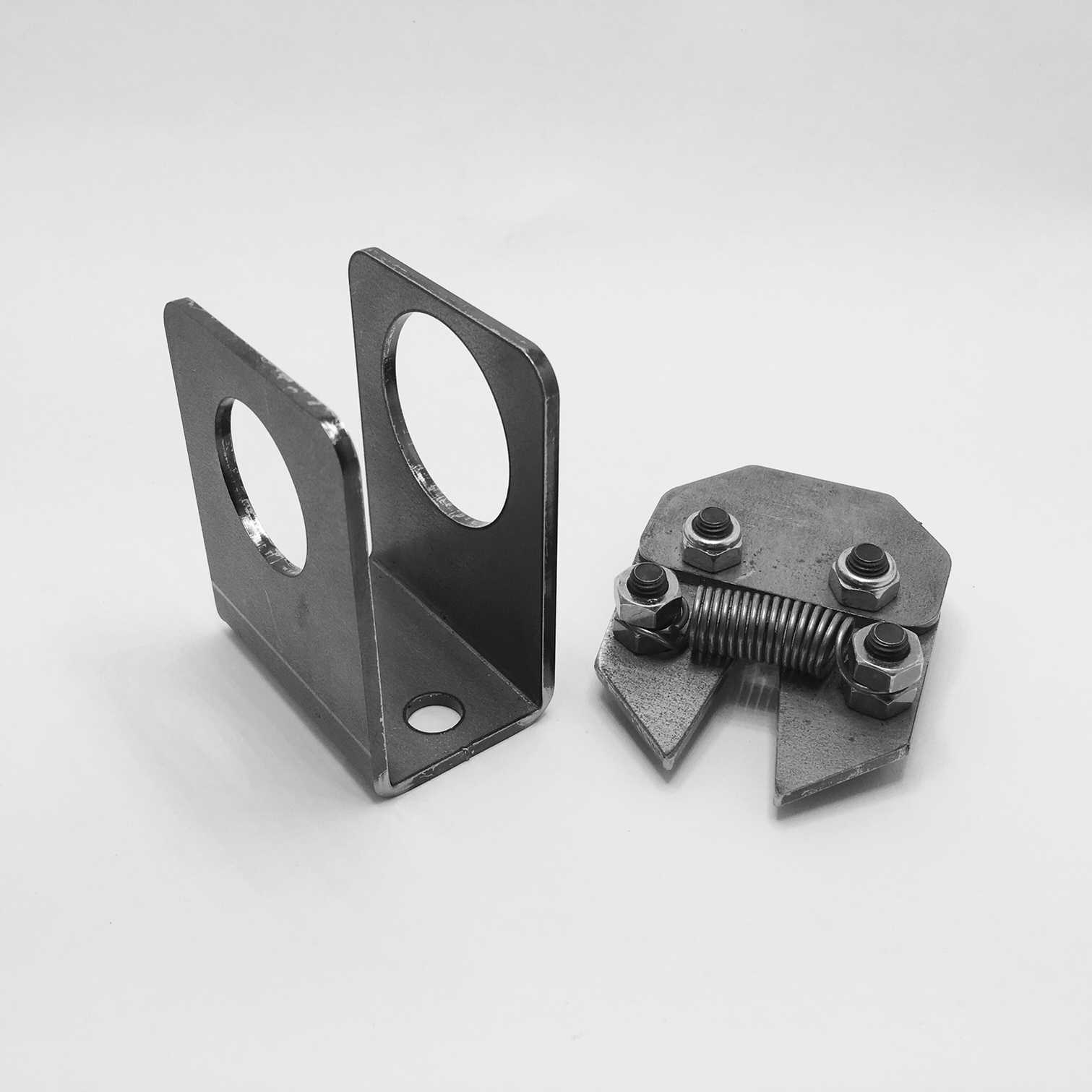

      Snap Ring Removal ToolAbrir
      metal mounting bracket and spring-loaded clamp
      Easily remove the snap rings on our punches with this tool. (For style #20 punches)
      View
      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details

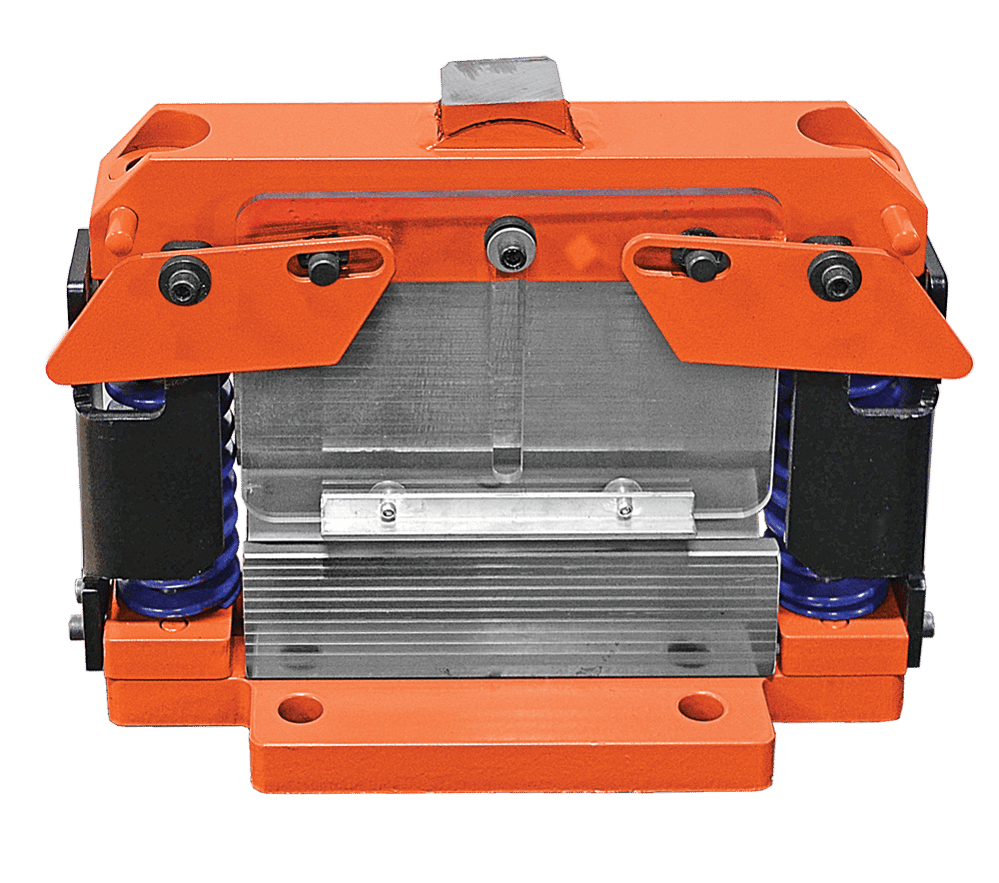

      8” BrakeAbrir
      orange industrial vibration motor
      Delivers 25-tons of force to bend and shape metals up to 8 inches wide. 2" Lower V-die.
      View
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View
      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View

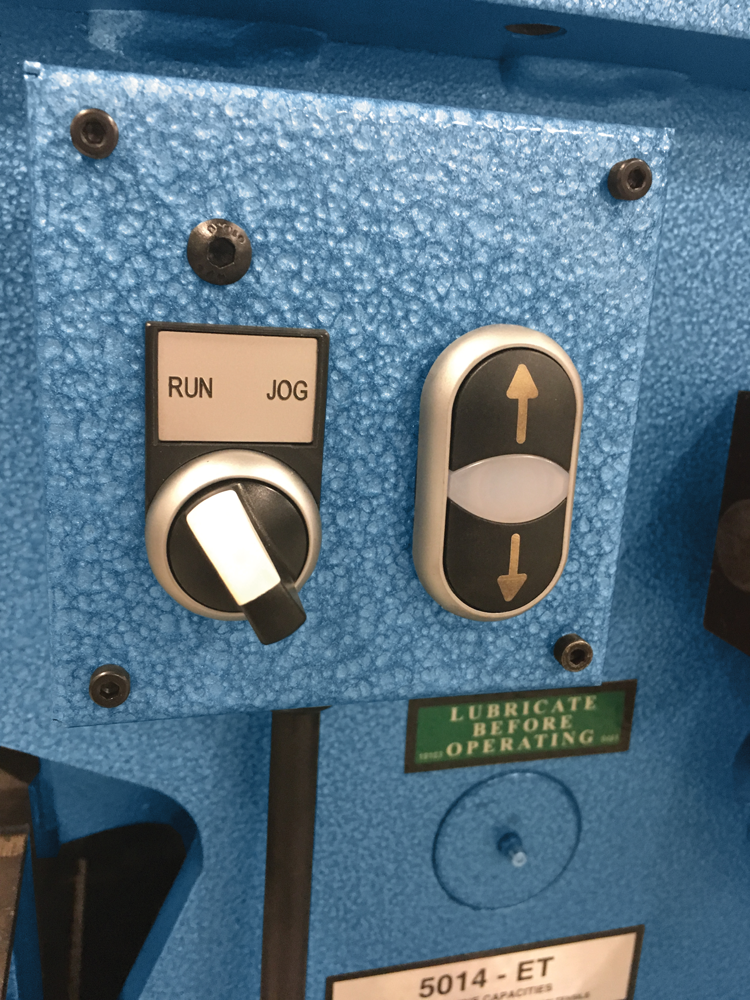

      Jog ControlAbrir
      machine control panel with run and jog controls
      This manual motor jog control allows the operator to 'jog' the machine to a certain position so specific adjustments or precise functions can be made.
      View
      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View

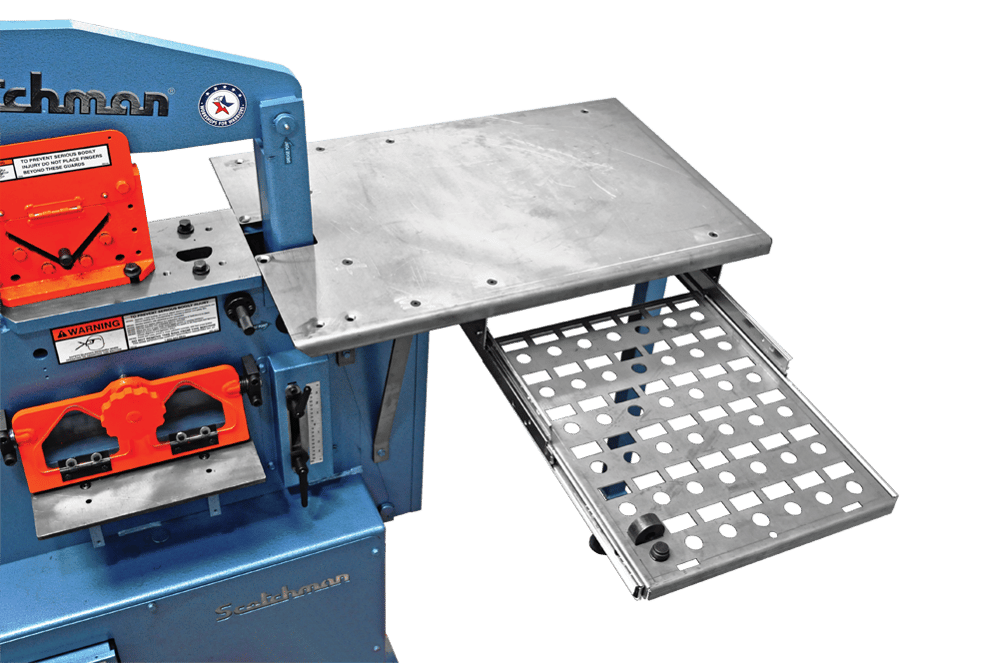

      Tool Table Extension With Punch & Die Storage DrawerAbrir
      scotchman ironworker machine
      Store your frequently tools here with quick sliding access to the tool table work station. *Punches & Dies sold separately.
      View
      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View

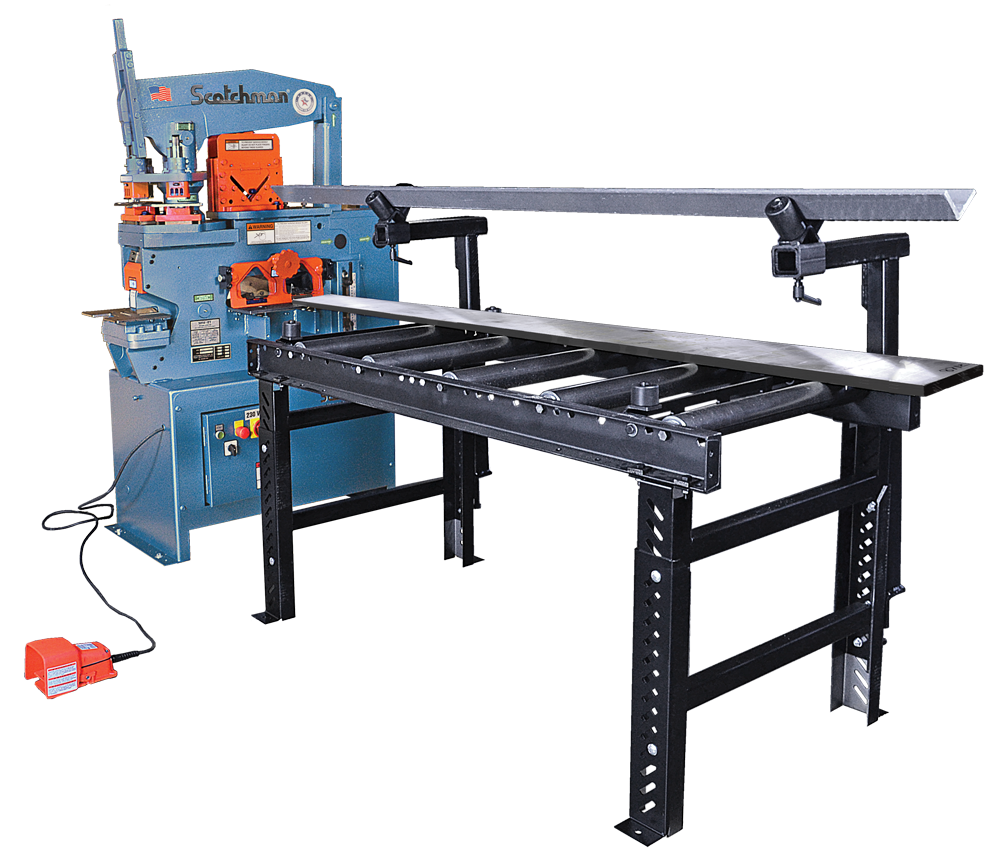

      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting machine
      24" x 5' Conveyor with Angle Iron Support attached to 5014-ET
      View
      Brake Table with Scale and Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Adding this option to the 12" brake tool increases precision & accuracy. Length Gauge w/Scale is sold separately. (For 12" brake only)
      View
      Laser Light - Bar ShearAbrir
      close-up of ironworker shear blade cutting metal
      Easily see the cut mark & Increases precision at the bar shear.
      View

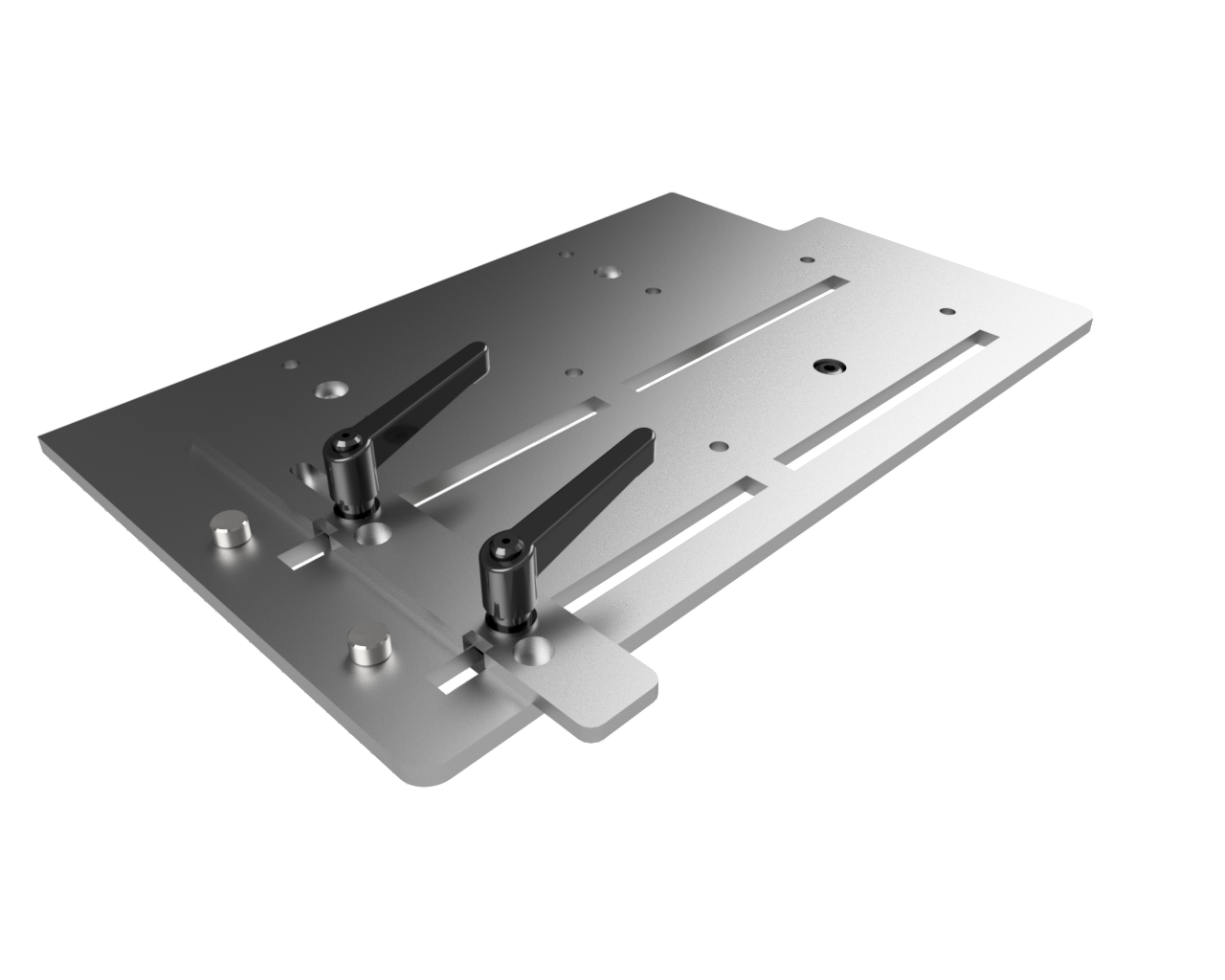

      Shear Table with Miter FenceAbrir
      adjustable metal worktable with clamping handles
      Allows for accurate and repeatable cuts at the bar shear station.
      View
      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View

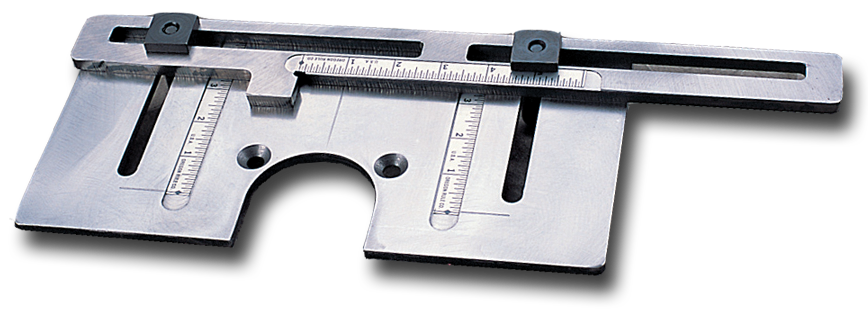

      Punch Gauging Table with Fence & ScaleAbrir
      adjustable metal measuring gauge
      Allows for accurate and repeatable hole punching. Mounts to the punch station of a 50514-EC..
      View
      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 1" square tube, up to 14 gauge.
      View

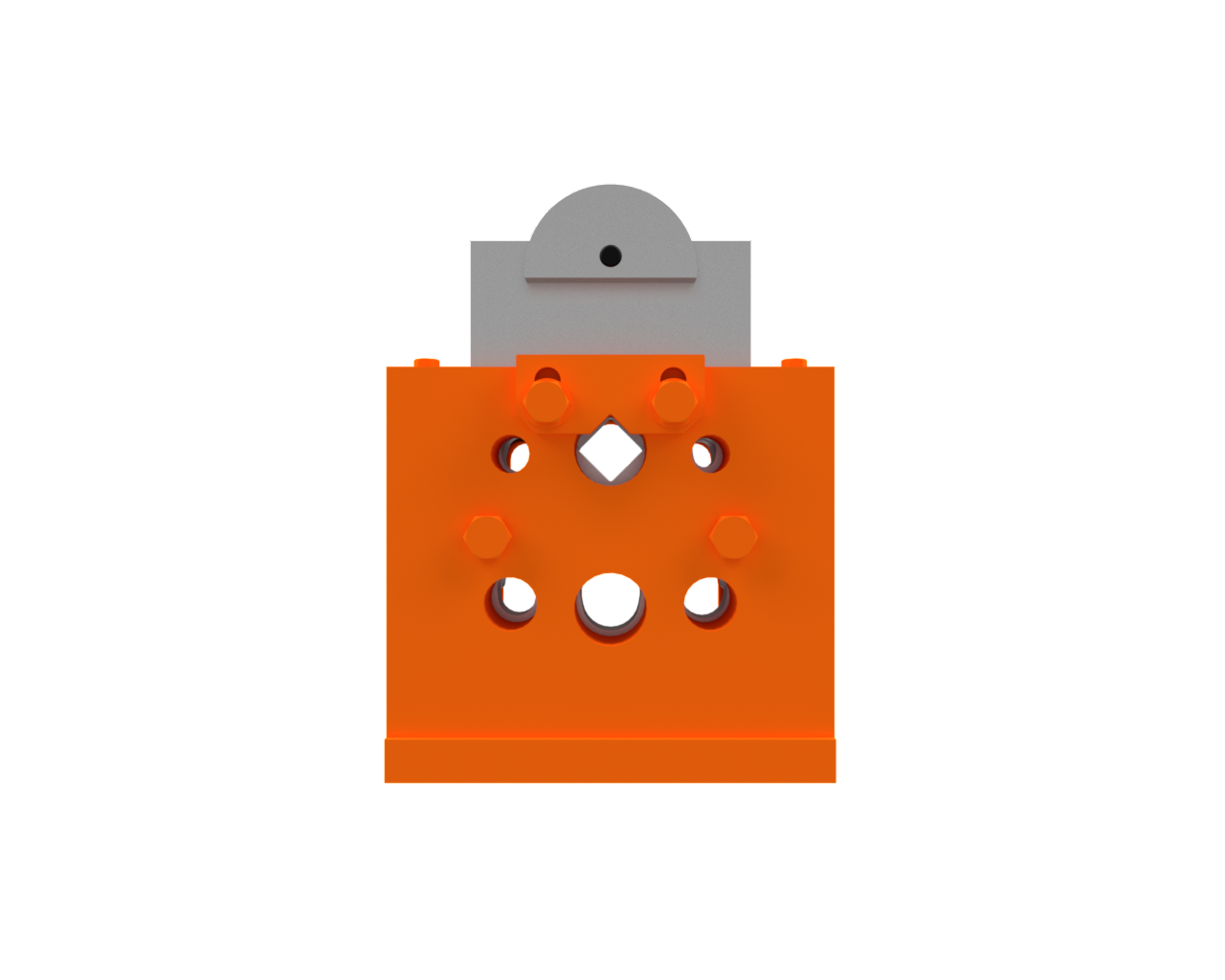

      Rod ShearAbrir
      orange industrial metal punch die block
      This tool has 5 cavities for round rod: 1/4" to 1", and 1 cavity for square rod: 1/4" to 3/4"
      View
      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut a 6" x 6" V-notch in 1/8" thick material, and a 3" x 3" V-notch in 1/4" material. For tool table work station only.
      View
      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View
      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 3" Flat or Angle Iron. *use on tool table station only
      View

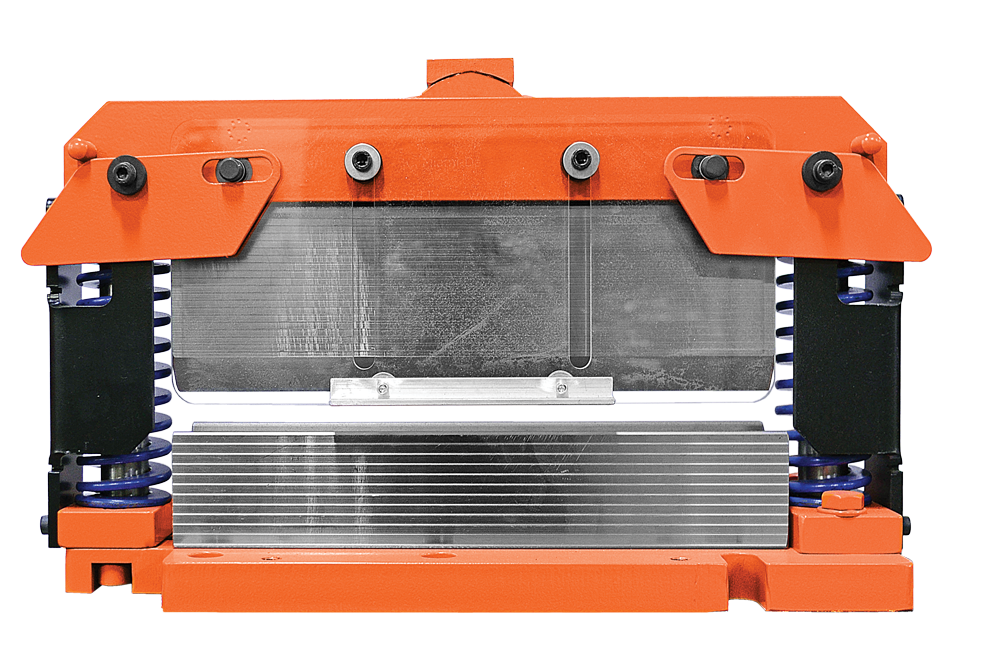

      12" BrakeAbrir
      orange industrial metal cutting machine
      Delivers 25-tons of force to bend and shape metals up to 12 inches wide. 2" Lower V-die.
      View

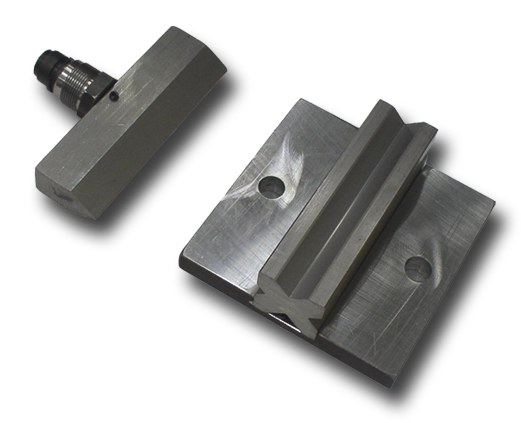

      6" BrakeAbrir
      two machined aluminum fixture components
      4-way lower V-die, 6 inch length.
      View
      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets, plus Snap Ring Removal Tool - Style #20 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package, plus Snap Ring Removal Tool - Style #20. Includes: Round, Square & Oval sets
      View

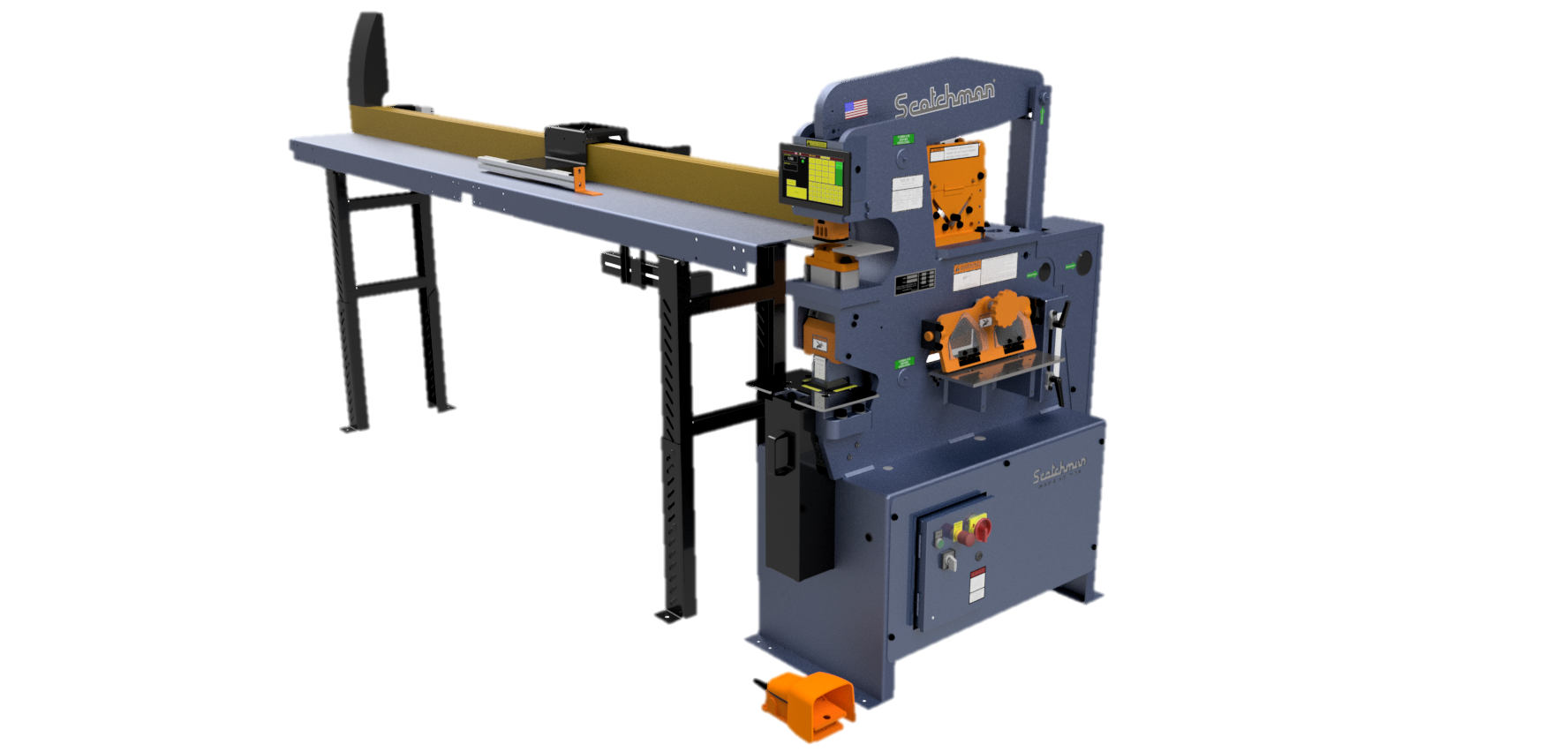

      Stop/Pusher Measuring System for 50514-EC IronworkerAbrir
      scotchman ironworker machine
      Automate your punch station by adding a Programmable Stop/Pusher Material
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View

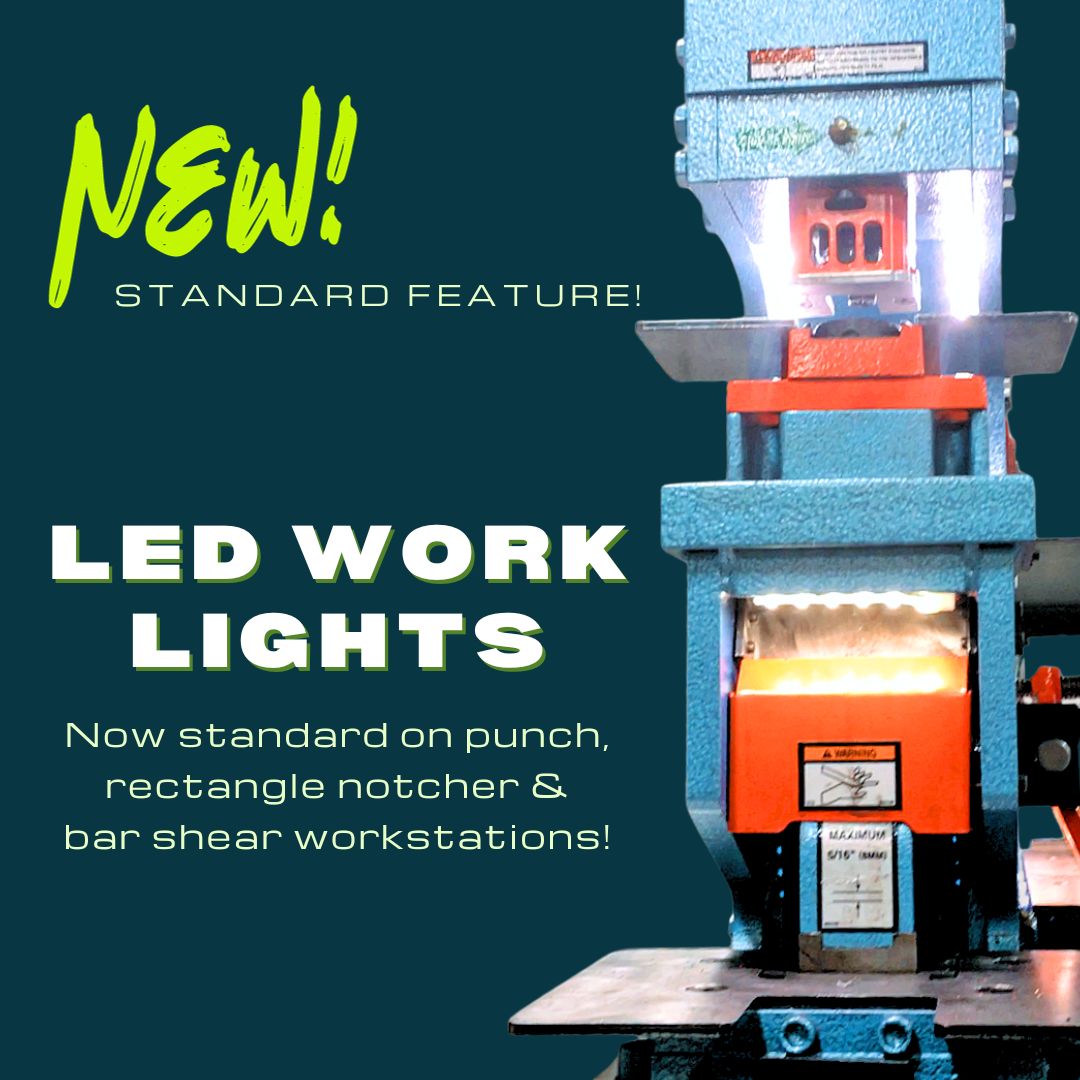

      LED LightsAbrir
      Scotchman USA Made 50-ton Ironworker machine now comes standard with LED work lights
      Now a standard feature! Our LED Work Lights for model 50514-EC ironworker is installed on the punch, shear & notcher stations to makes sure you can always see what you are working on.
      View
