      6509-24M

      El Scotchman 6509-24M es una máquina para un solo operador con cuatro estaciones de trabajo integradas. Puede punzonar un orificio de 1-1/16" en placa de 3/4".

      6509-24m
      scotchman ironworker machine with roller conveyor
      scotchman ironworker machine in a metal fabrication workshop
      scotchman ironworker machine with blue frame and orange tooling
      6509-24m
      scotchman ironworker machine with roller conveyor
      scotchman ironworker machine in a metal fabrication workshop
      scotchman ironworker machine with blue frame and orange tooling
      SOLICITAR precio
      Ver video

      6509

      El Scotchman 6509-24M es una máquina para un solo operador con cuatro estaciones de trabajo integradas. Puede punzonar un orificio de 1-1/16" en placa de 3/4".

      SOLICITAR precio
      Ver video

      Adquiéralo desde

      $648 / mes

      financiamiento disponible mediante arrendamiento con opción a compra

      Solicitar

      6509-24M

      DescripciónAbrir

      ¡Más versatilidad y flexibilidad que cualquier otro ironworker del mercado!

      Con una capacidad de punzonado de 65 toneladas, este ironworker puede punzonar un orificio de 1-1/16" en placa de 3/4" de espesor con resistencia a la tracción de 65,000. Tiene la mayor capacidad de cizalla para pletina y la mayor capacidad de cizalla para ángulo de cualquier máquina de su clase. La combinación de su gran capacidad con su amplia mesa de herramientas abierta la convierte en la máquina más versátil y flexible del mercado.

      De serie incluye una cizalla para ángulo de seis pulgadas, ubicada en nuestra exclusiva área de mesa de herramientas. Esta versátil estación de trabajo permite montar y desmontar herramental adicional de forma rápida & sencilla, para que pueda adaptar la máquina a sus necesidades.

      Este ironworker fabricado en EE. UU. es de construcción robusta y utiliza un sistema hidráulico con válvula eléctrica & pedal remoto para facilitar su uso, un control eléctrico de carrera ajustable con escala, ¡y está respaldado por la garantía de 3 años de Scotchman, líder en la industria, y soporte al cliente de por vida!

      Características estándarAbrir
      • Un operador, 4 estaciones
      • Estación de punzonado de 65 toneladas
      • Ariete de punzón con chaveta para mayor seguridad
      • Mesa de calibración de punzonado con guía y escala
      • Portamatriz completo con inserto de matriz de 2"
      • Tuerca de punzón con llave & extractor
      • Un punzón & matriz redondos: diámetro máx. 1-1/4"
      • Control de avance por impulsos
      • Control eléctrico de carrera ajustable con escala
      • Pedal eléctrico remoto
      • Cizalla para pletina con cuchilla reversible de 4 filos
      • Mesa de cizalla con guía de inglete
      • Cizalla para ángulo
      • Área de trabajo de mesa de herramientas
      • ¡Luces de trabajo LED ahora como equipo estándar!
      • Recipiente para retazos
      • Bomba hidráulica de dos etapas
      • Caja eléctrica equipada con botón de paro de emergencia tipo hongo y preparación para bloqueo y etiquetado
      • Todas las guardas necesarias para cumplir con las normas de seguridad ANSI B11.5
      • Preparado para montacargas
      • Garantía: tres años en piezas
      • Fabricado en EE. UU.
      Capacidades y especificacionesAbrir
      Capacidad de punzonado 65 ton
      1-1/16" en 3/4"      		 58 mt
      27 mm en 19 mm
      Herramental especial 4" Diá. máx. 102 mm Diá. máx.
      Profundidad de garganta 9" 229 mm
      Cizalla para pletina 24" de longitud
      1" x 6"
      3/4" x 10"
      1/2" x 12"
      3/8" x 16"
      1/4" x 24"      		 610 mm
      25 x 152 mm
      19 x 254 mm
      12 x 305 mm
      10 x 406 mm
      6 x 610 mm
      Cuchilla de sable (opcional) 1" x 6"
      1/2" x 16"      		 25 x 152 mm
      12 x 406 mm
      Cizalla para ángulo a 90 grados 6" x 6" x 3/8"
      5" x 5" x 1/2"      		 152 x 152 x 10 mm
      127 x 127 x 12 mm
      Cizalla para ángulo a 45 grados
      c/herramienta
      c/cizalla para pletina
      3" x 3" x 3/8"
      4" x 4" x 1/2"
      76 x 76 x 10 mm
      102 x 102 x 12 mm
      Plegadora de 12" 40 ton 36 mt
      Plegadora de 24" 30 ton 27 mt
      Plegadora de extremo abierto Máx. 1/4" x 5"
      [Pletina o ángulo]      		 6 x 127 mm
      Muescadora de tubos
      Cédula 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Muescadora rectangular 2" x 2-1/2" x 3/8" 51 x 63 x 10 mm
      Muescadora en V de 90 grados 6" x 6" x 5/16" 152 x 152 x 8 mm
      Cizalla para perfil en U 2" a 5" aj. 51 a 127 mm aj.
      Cizalla para Unistrut Se requieren muestras
      Cizalla para barra
      Redonda (máx.)
      Cuadrada       (máx.)
      9 cavidades - 1/4" a 1-1/4"
      1 cavidad - 1/4" a 1"
      6 a 32 mm
      6 a 25 mm
      Cizalla para tubo cuadrado 1/2" a 2"
      calibre 12      		 12 a 51 mm
      0.105" / 2.7 mm
      Herramienta para barrotes 1/2", 3/4" & 1"
      calibre 16      		 12 , 19 , & 25 mm
      0.06" / 1.5 mm
      Dobladora de probetas de soldadura (máx.) 2" de ancho x 3/8" 51 x 10 mm
      Portamatriz descentrado Máx. 40 ton Máx. 36 mt
      Golpes por minuto en material ligero 58 spm [Estación de punzonado] Carrera de 1/4"
      Golpes por minuto en material pesado 26 spm [Estación de punzonado] Carrera de 3/4"
      Sistema hidráulico 2,600 psi 183 bar
      Motor estándar 5 hp
      208/230/460, 380/575v; 3 ph      		 3.73 kW
      Motor opcional 5 hp
      220v, 1ph      		 3.73 kW
      Dimensiones Largo: 60-3/4"
      Ancho: 30"
      Alto: 64-1/2"      		 Largo: 154.5 cm
      Ancho: 76 cm
      Alto: 164 cm
      Peso de envío (puede variar) 2,984 lbs. 1,354 kg



      Herramientas opcionales

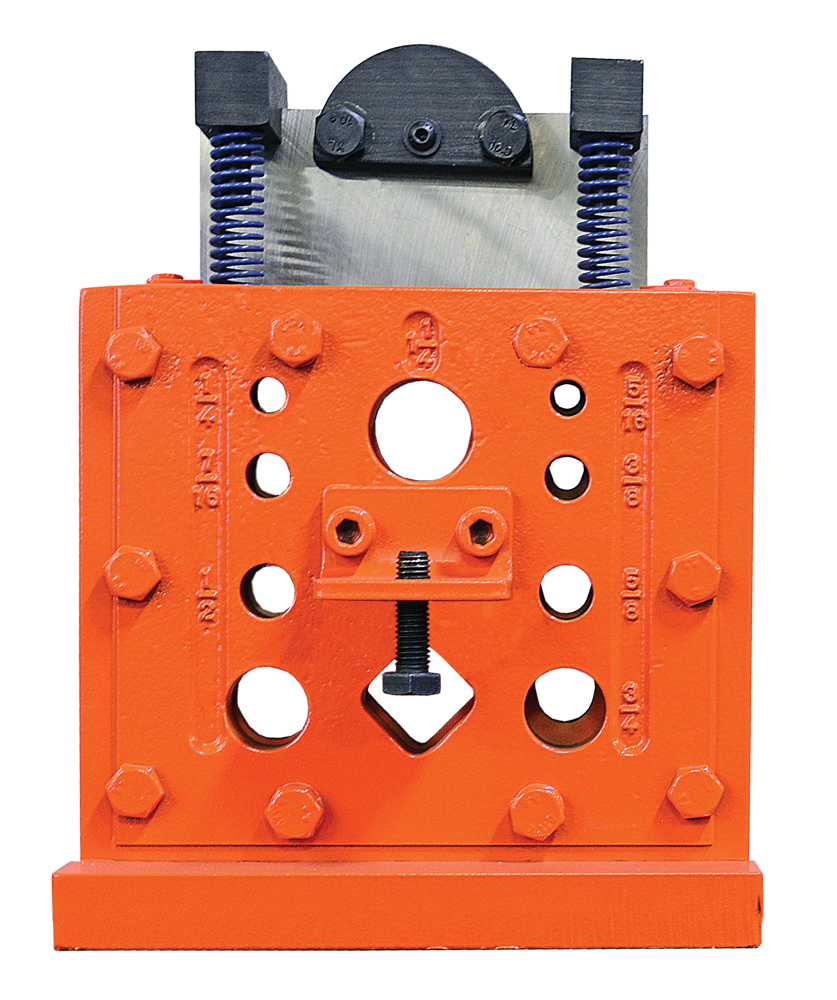

      Rod ShearAbrir
      orange industrial machine component
      This tool has 9 cavities for round rod: 1/4" to 1-1/4", and 1 cavity for square rod: 1/4" to 1""
      View

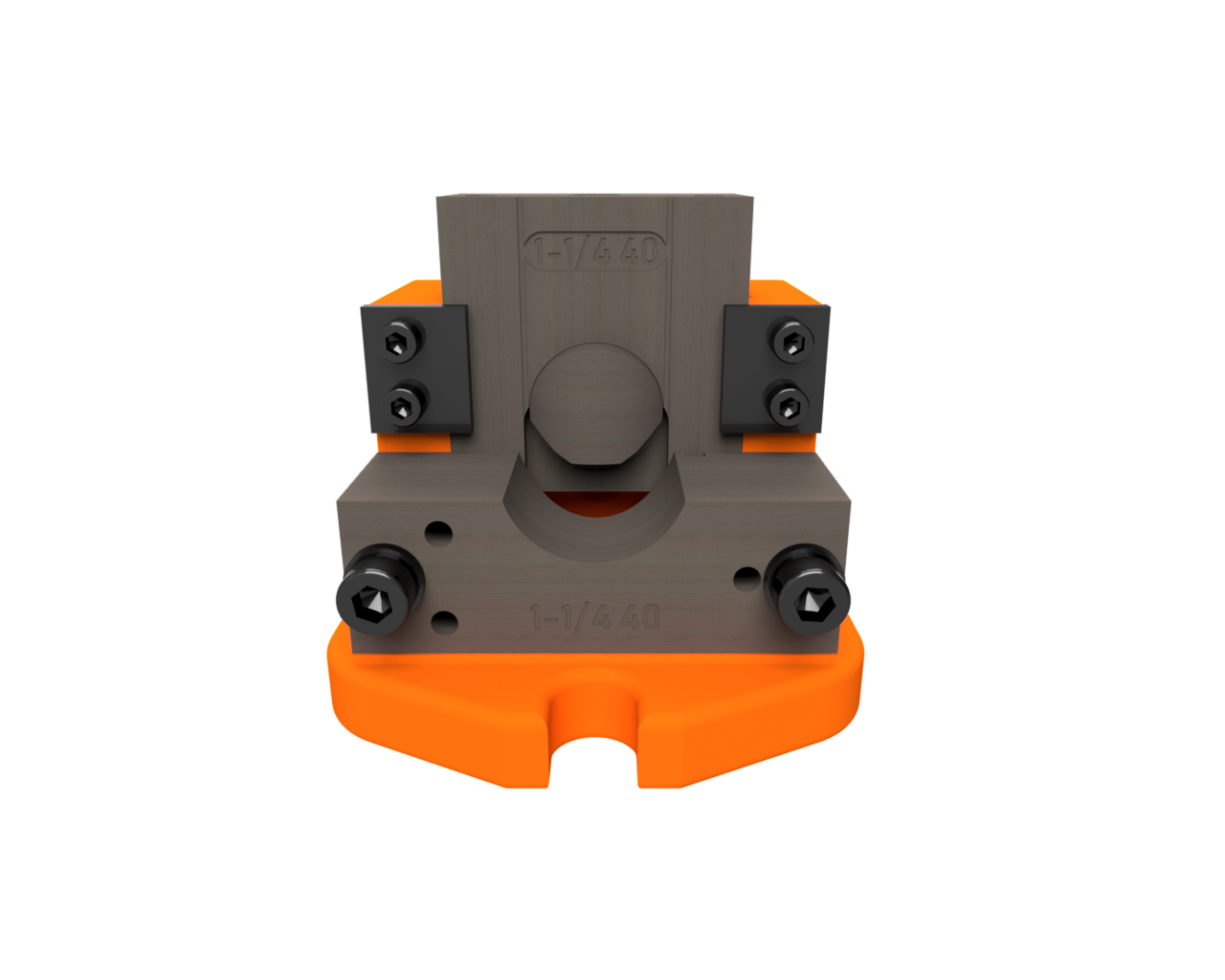

      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View

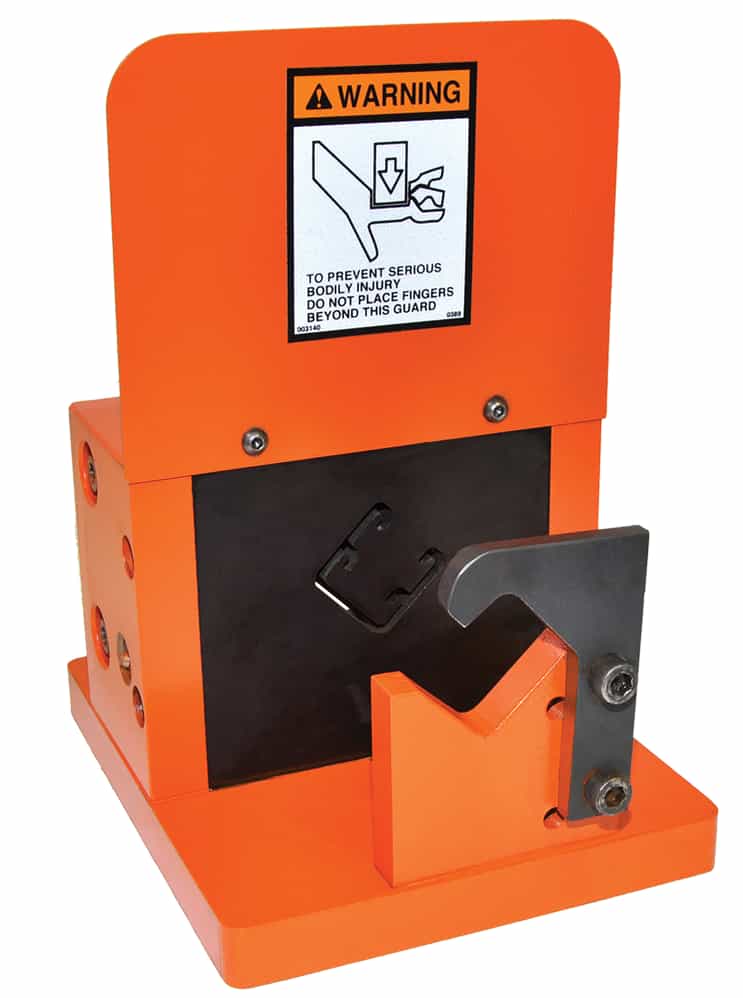

      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View

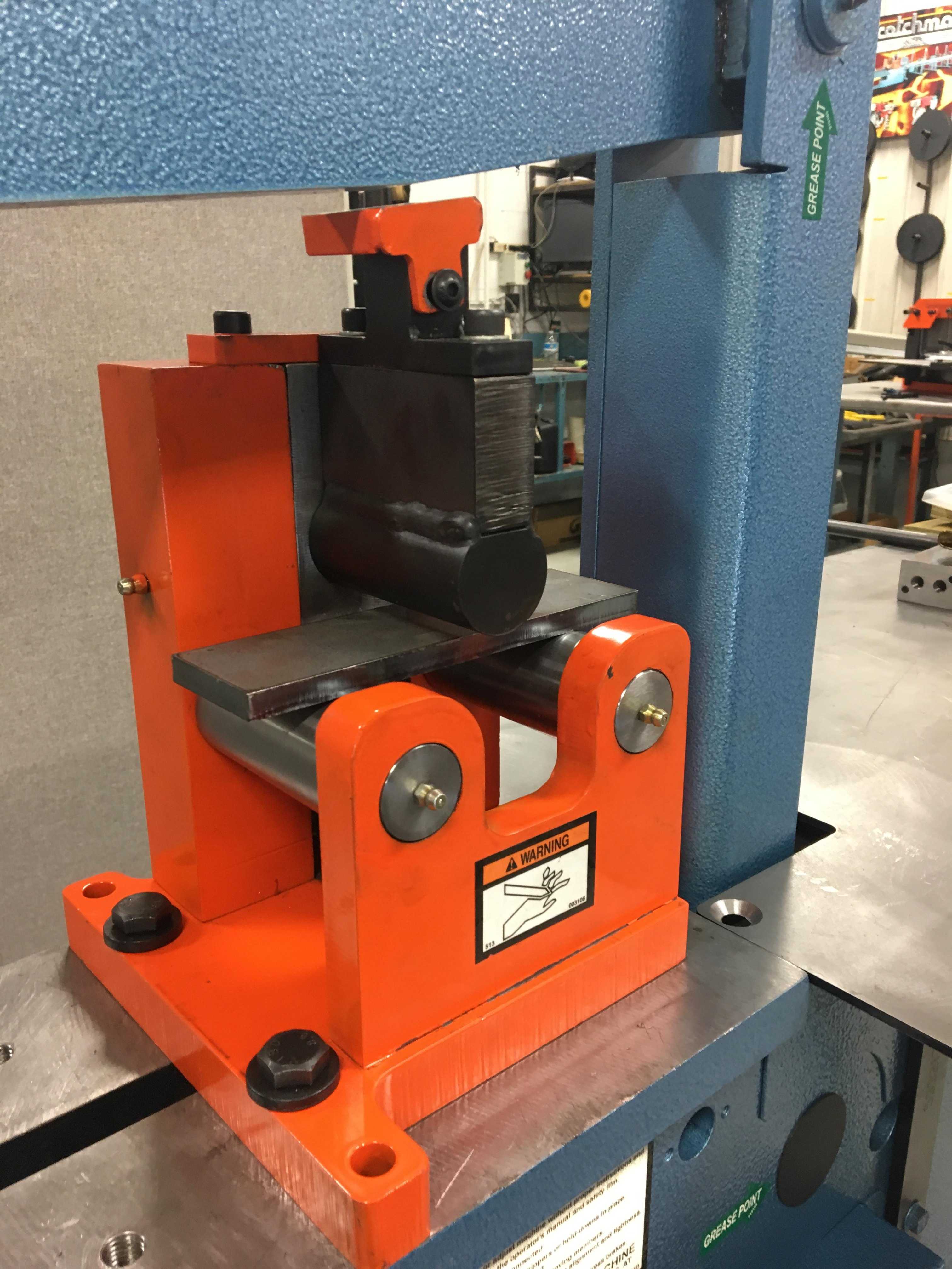

      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View

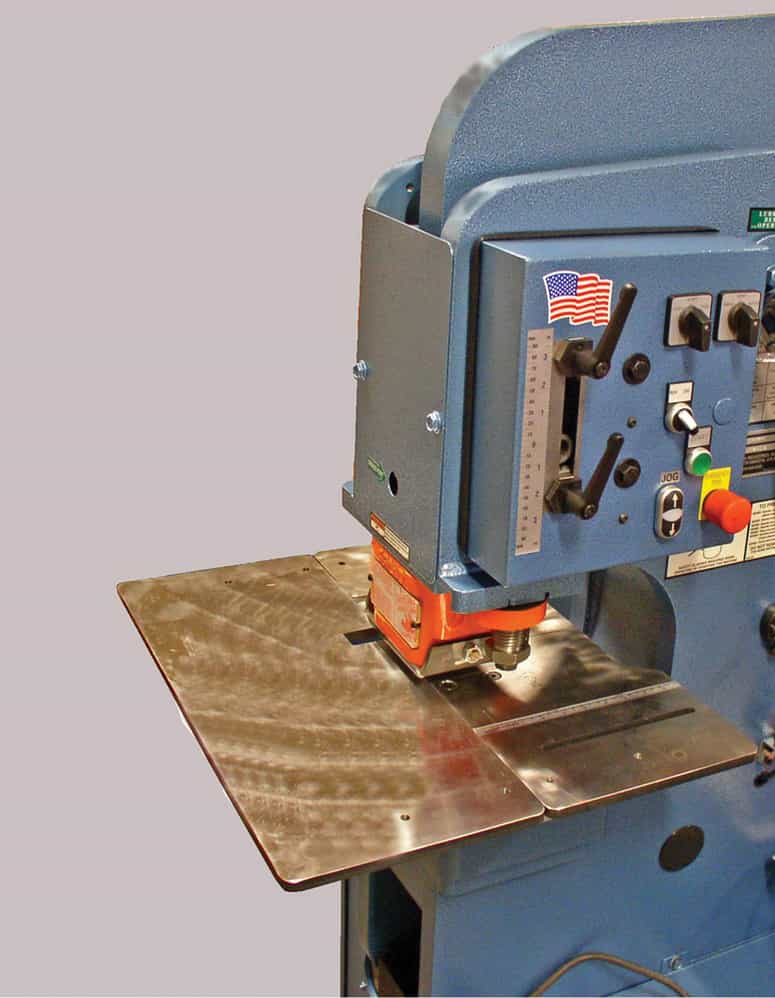

      Punch Table ExtensionAbrir
      industrial metal press machine
      Increase the work area on the punch station with this extension table.
      View

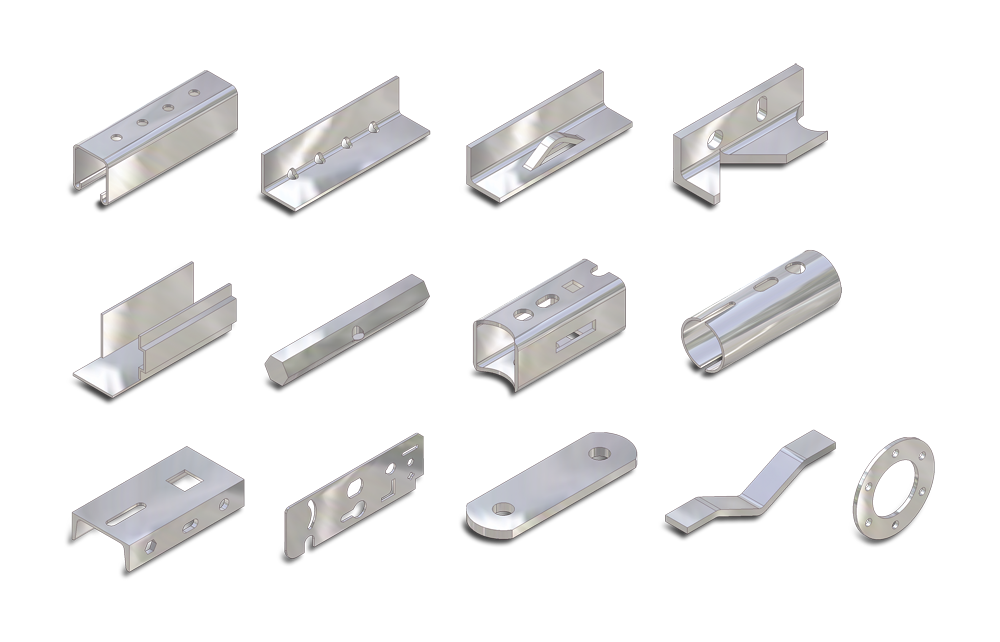

      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View

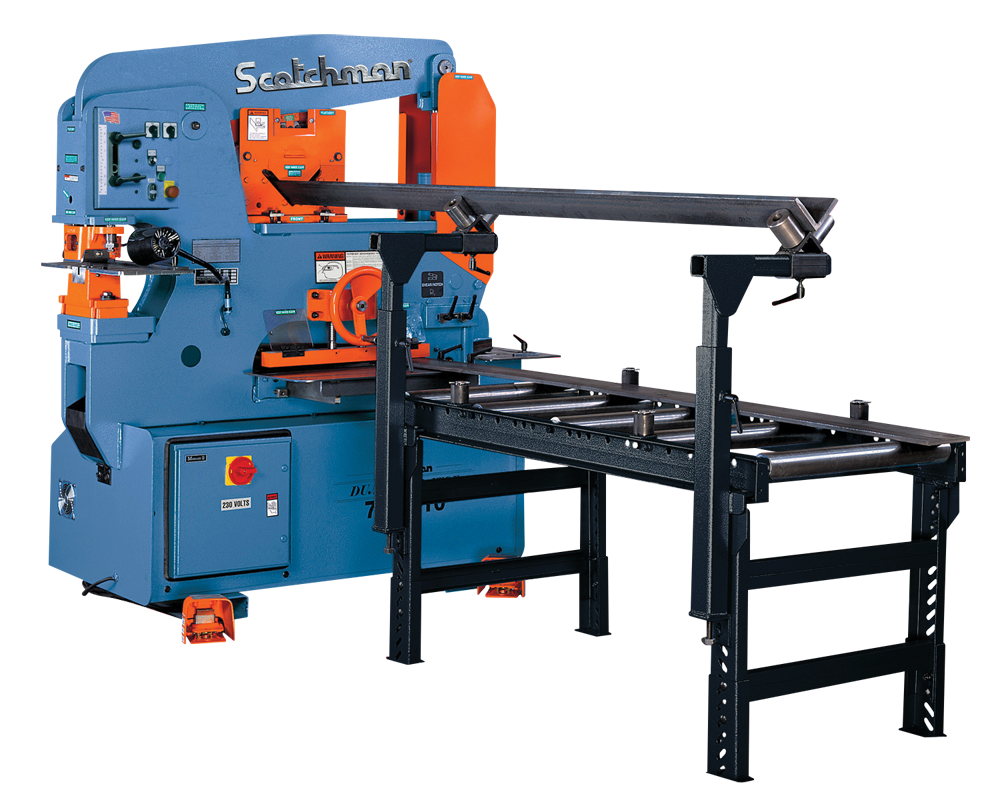

      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting band saw with roller conveyor
      24" x 5' Conveyor with Angle Iron Support attached to DO70
      View

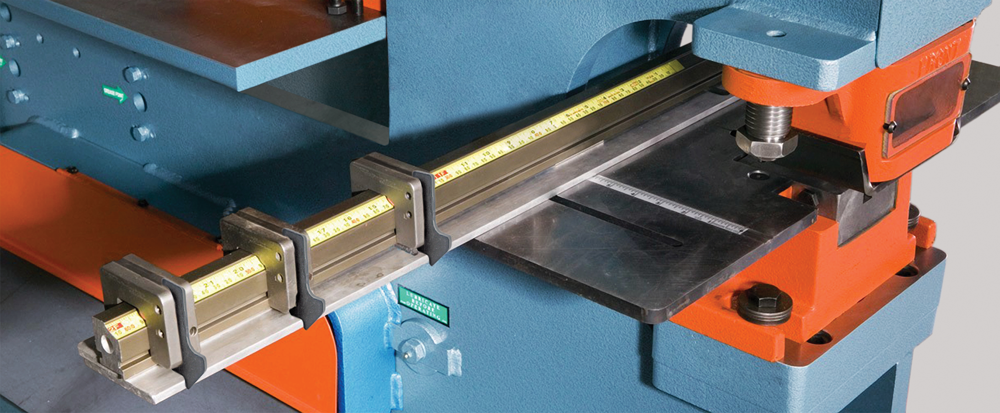

      Multi-Loc Punch Gauging TableAbrir
      close-up of an industrial metalworking machine
      Multi-Loc Punch Gauging Table comes in two sizes:36" & 85" Extensions. This unique measuring system allows you to set metal stops at various lengths to enable the maximization of raw stock without changing the set-up each time.
      View

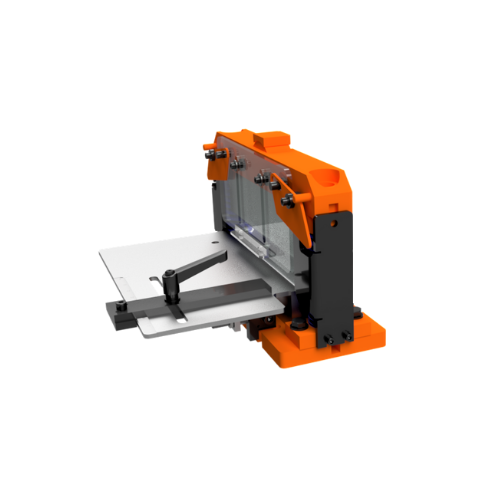

      Brake Table with Scale & Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Increase precision & accuracy while using the brake with this option. Length Gauge w/Scale is sold separately. (For 12" & 24” brakes)
      View

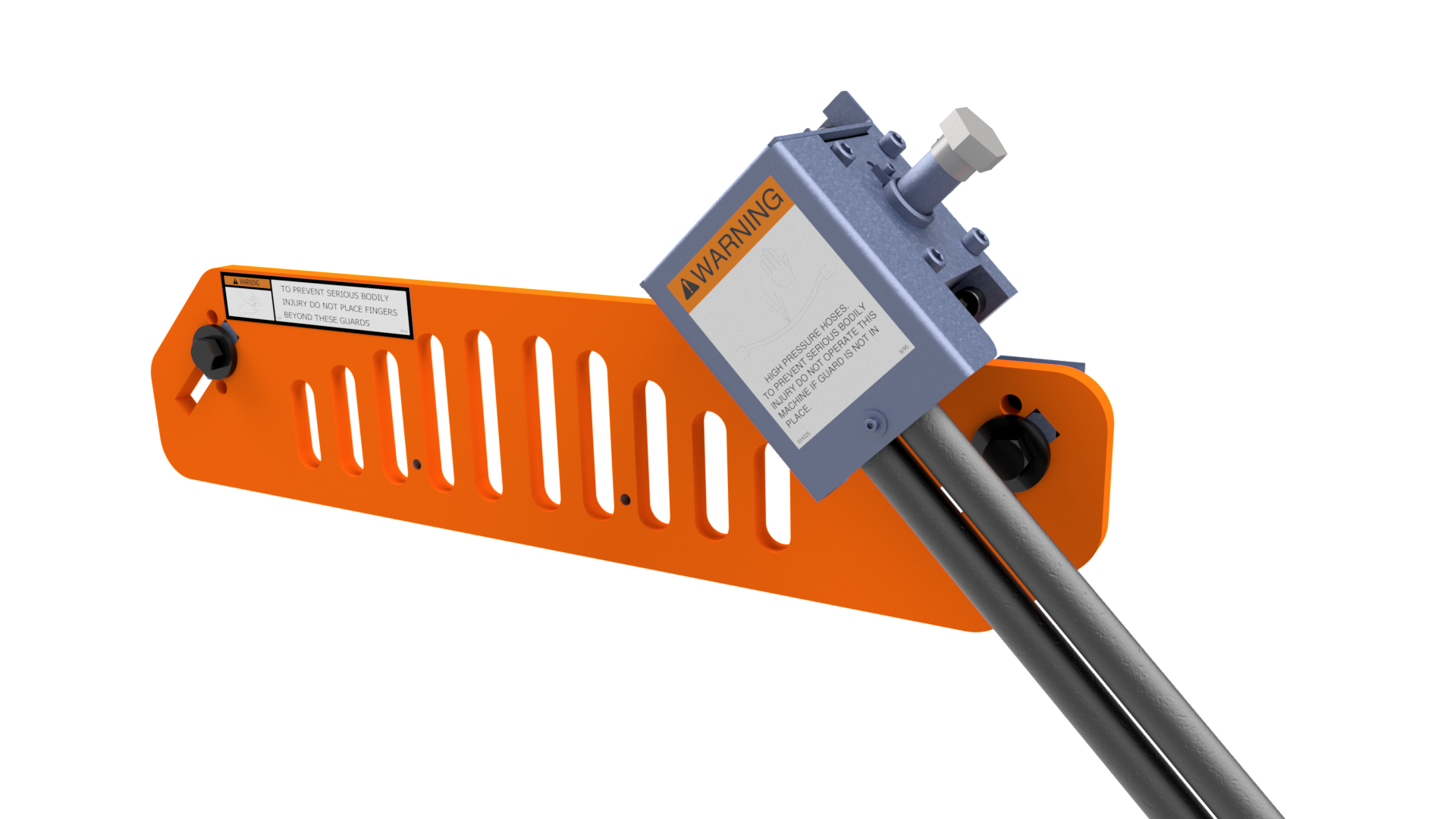

      Hydraulic Hold DownAbrir
      industrial safety guard with orange vented cover
      Hydraulic hold down for flat bar shear
      View

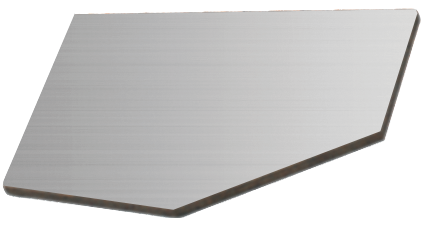

      Unequal Leg Angle Shear BladesAbrir
      flat metallic slab with beveled edge
      Unequal Leg Blades for your angle shear. Available in 66°, 70°, 74° or 80°.
      View

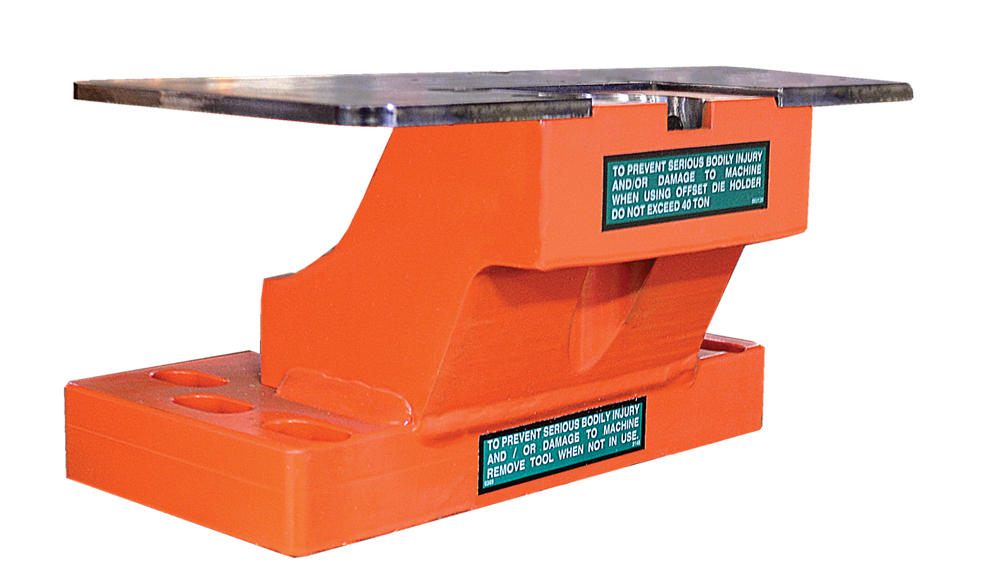

      Offset Die HolderAbrir
      heavy-duty offset die holder with steel top plate
      Offset Die Holder allows for punching in the flange of channel or I-beam. (Stripper required for 6509 & 9012 models)
      View
      Urethane StripperAbrir
      orange industrial press with transparent center panel
      Aids in the removal of material being punched and minimizes deformation of material from the punch station.
      View

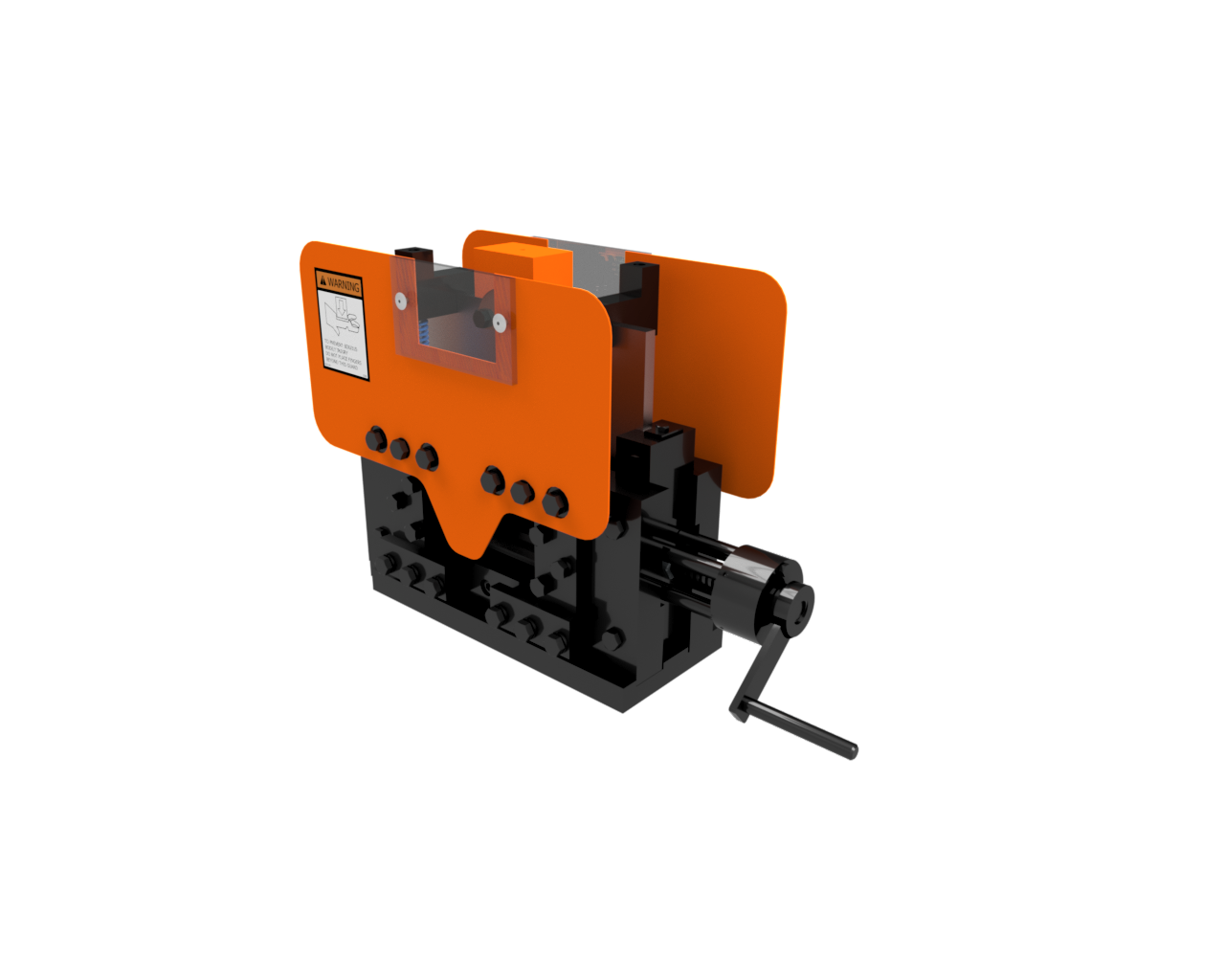

      Channel ShearAbrir
      3d render of an orange manual metal cutting machine
      Shears channel iron distortion free from 2" to 6" (Adjustable)
      View

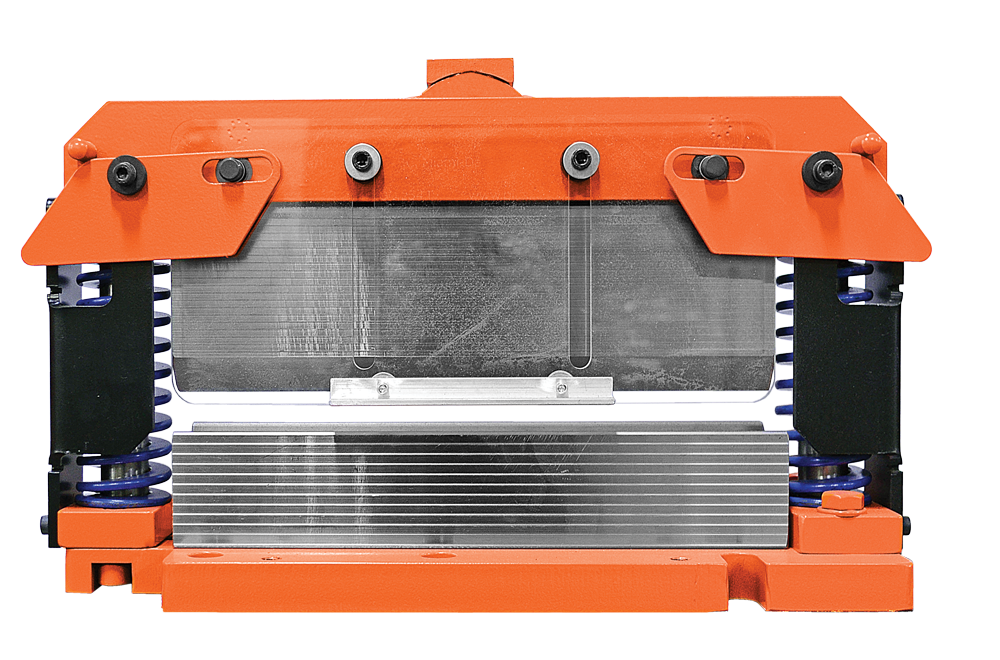

      12" BrakeAbrir
      industrial bar shear assembly
      Bend and shape metal up to 12 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View

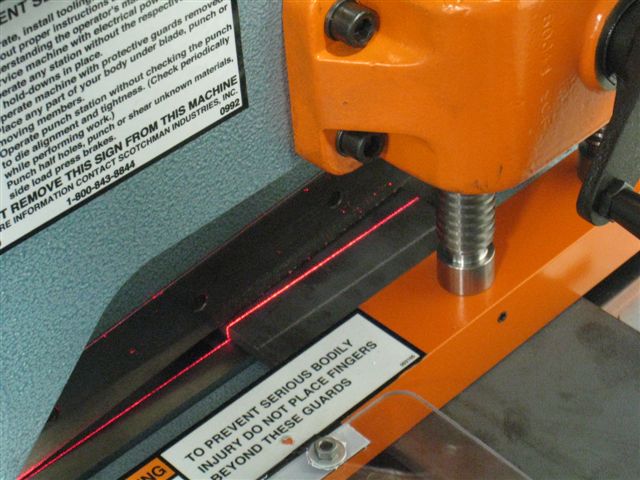

      Laser Light - Bar ShearAbrir
      close-up of industrial press guard with warning label
      Easily see the cut mark & Increases precision at the bar shear.
      View

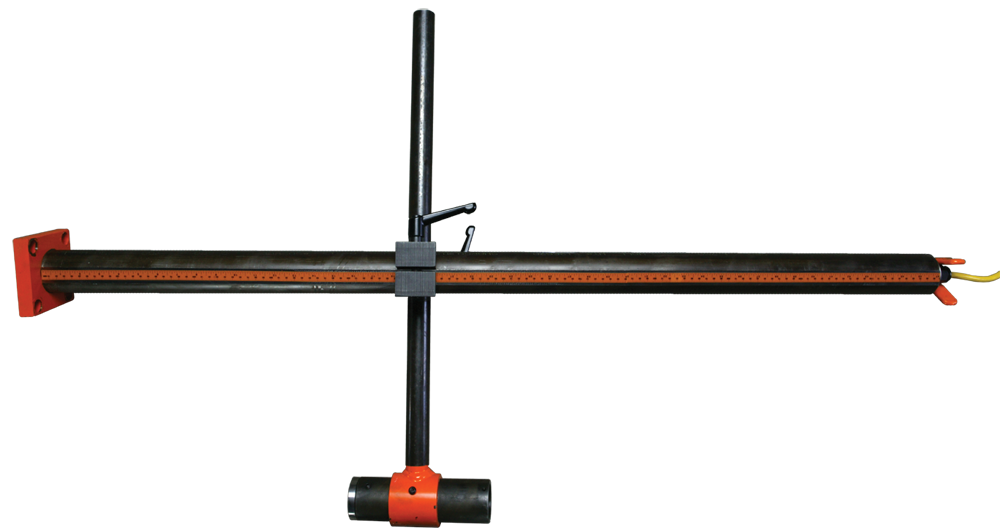

      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View

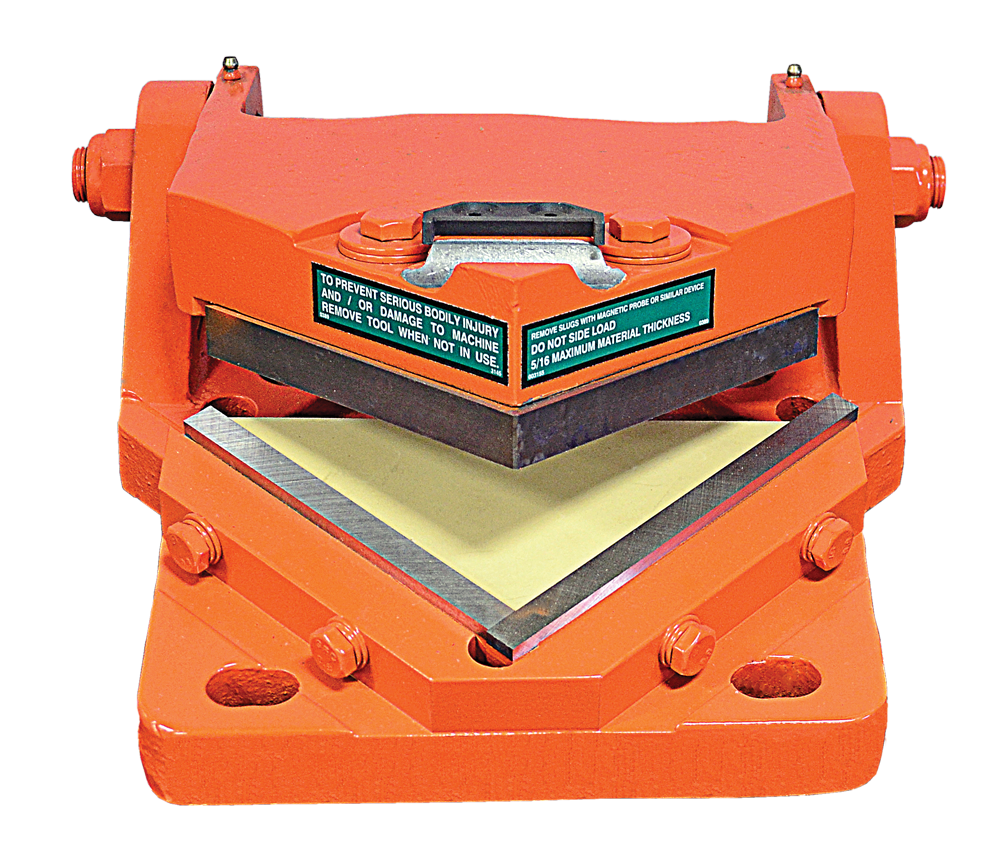

      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut 6" x 6" V-notch in 5/16" thick material. For punch station or tool table work station.
      View

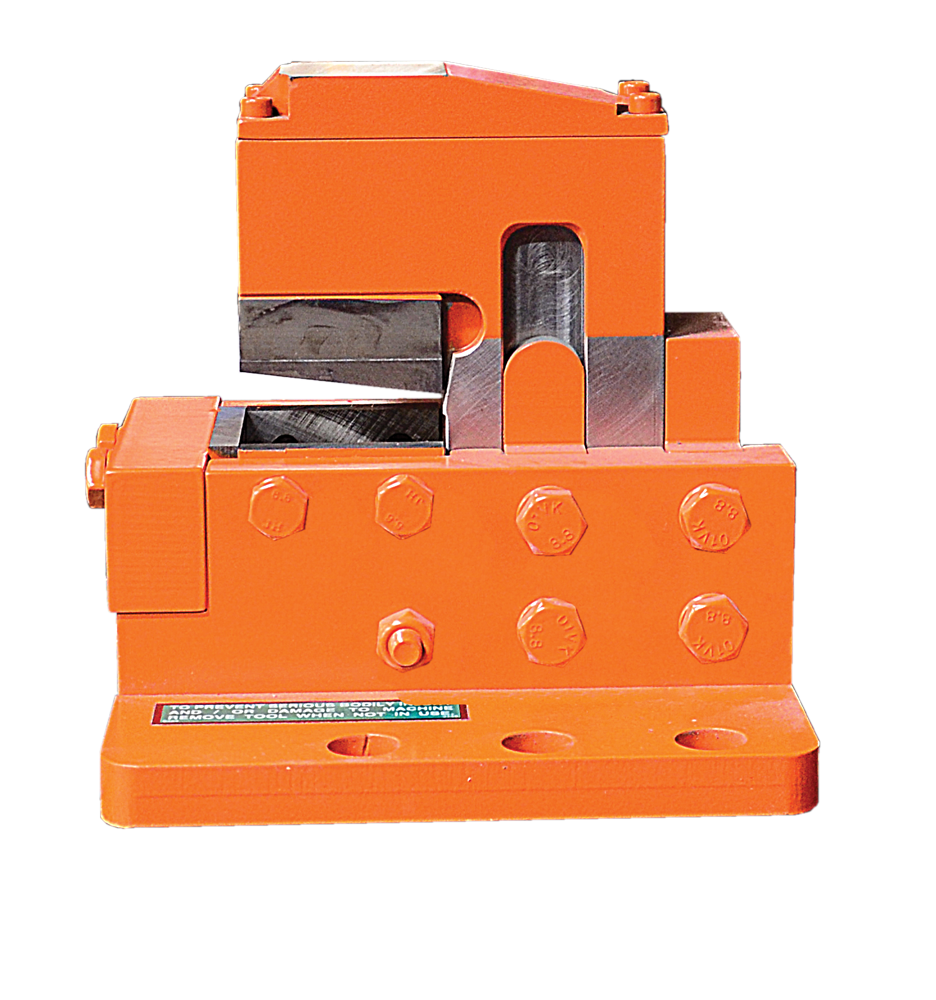

      Rectangle NotcherAbrir
      orange industrial metal shear cutting head
      Convert the punch station into a rectangle notcher - 2" x 2-1/2" x 3/8" capacity
      View

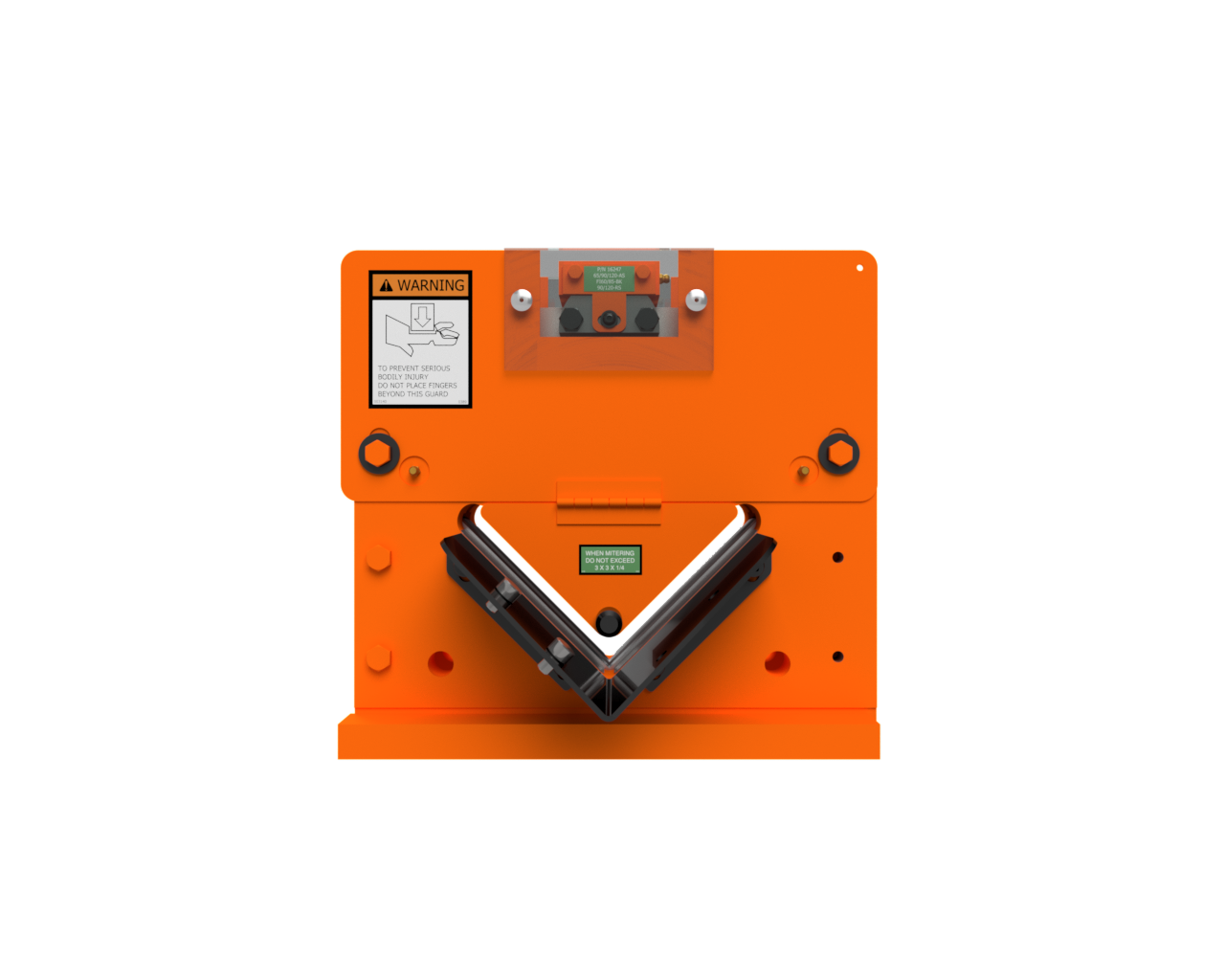

      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View

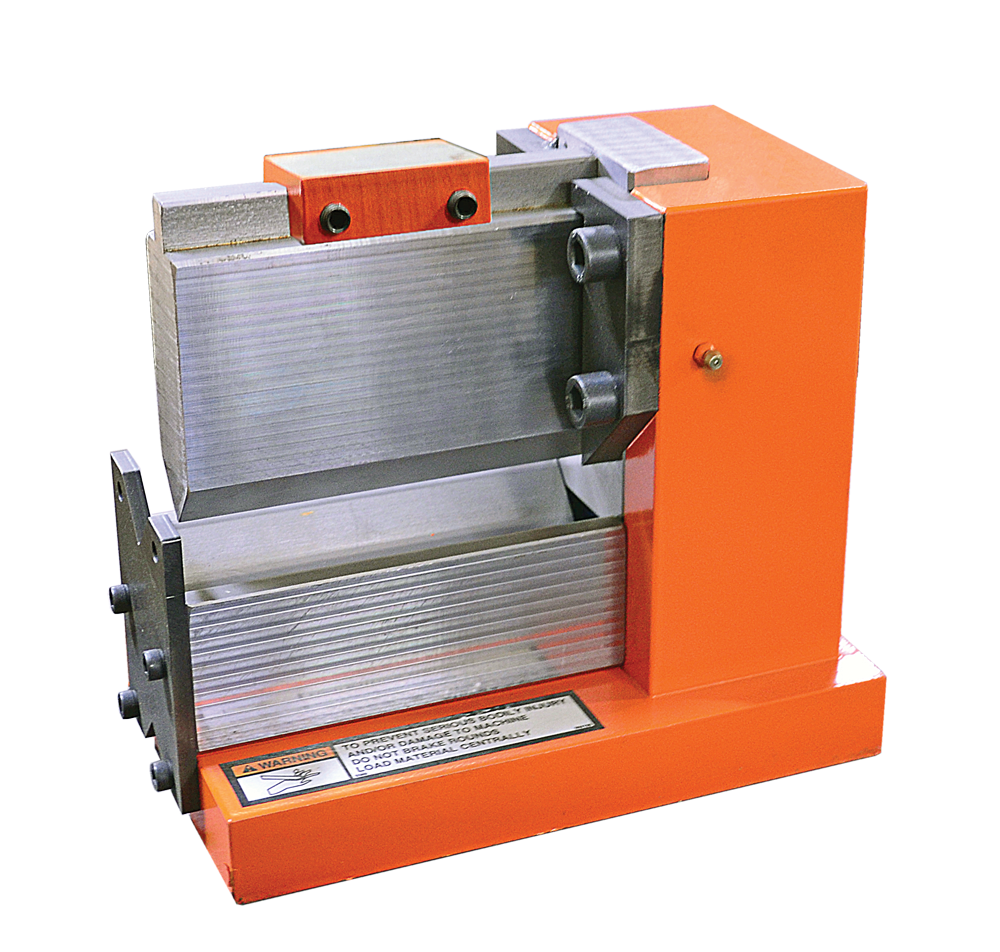

      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 5" Flat or Angle Iron *use on punch station only.
      View

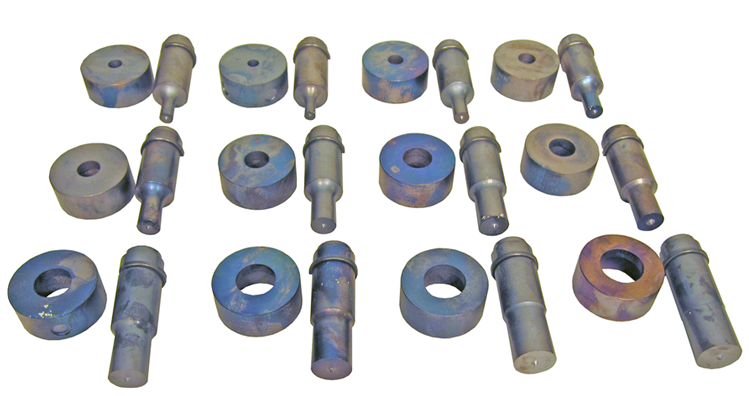

      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets - Style #40 & #82 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package - Style #40 & #82. Includes: Round, Square & Oval sets.
      View
      24" BrakeAbrir
      Bend and shape metal up to 24 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View

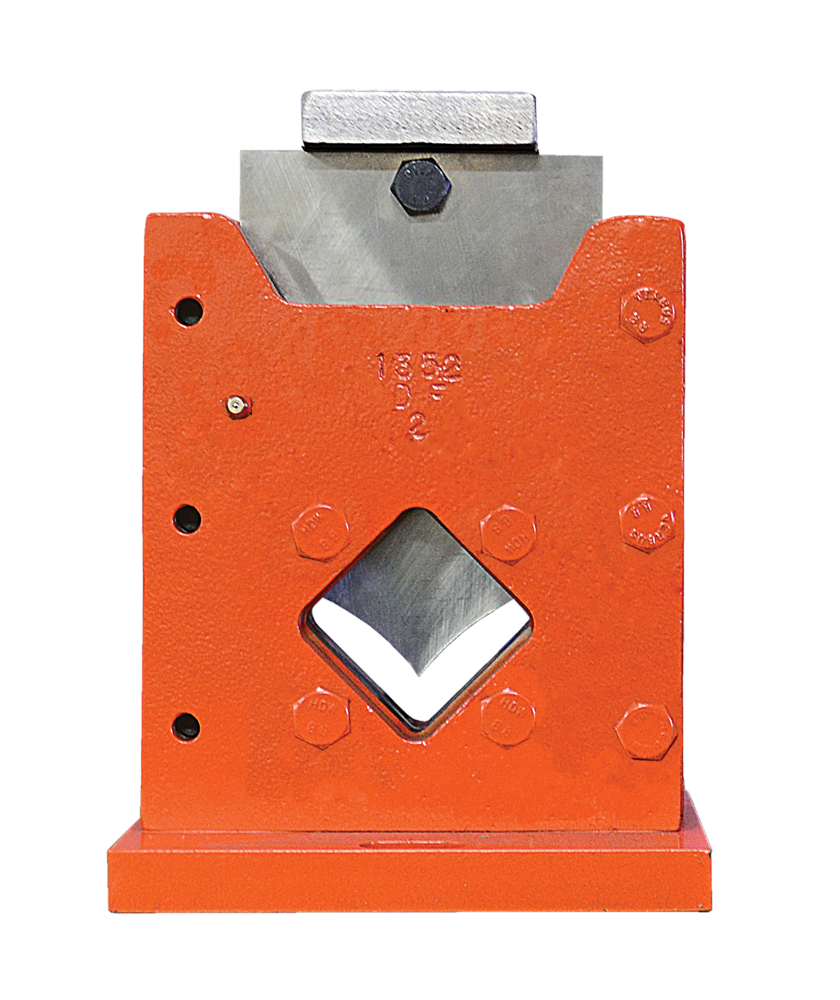

      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 2" square tube, up to 14 gauge.
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View

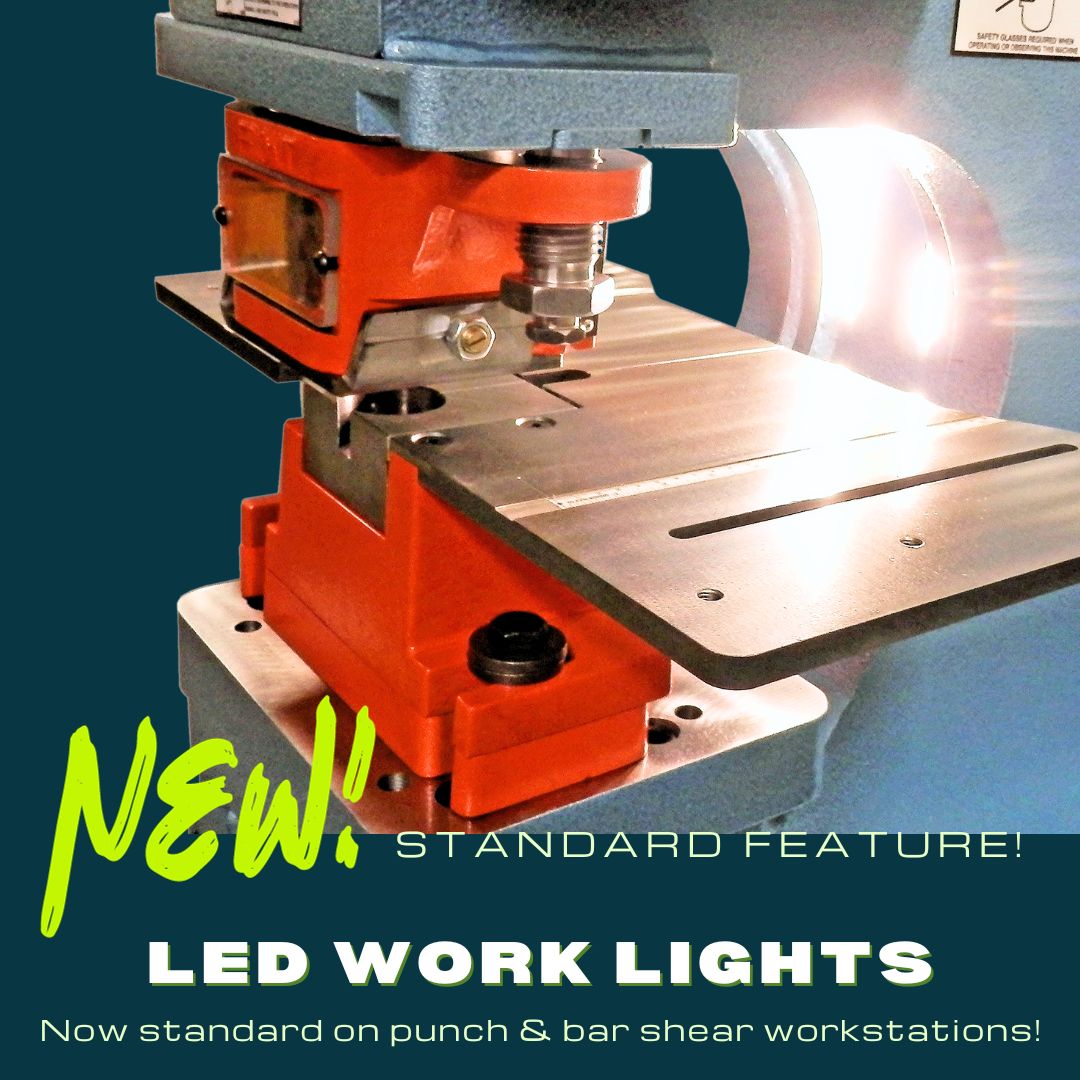

      LED LightsAbrir
      Scotchman USA Made Ironworker machine now comes standard with LED work lights on punch & bar shear workstations
      Now a standard feature! Our LED Work Lights are installed on the punch & shear stations to make sure you can always see what you are working on.
      View
