      Produtos > Ironworkers > 50 Ton > 5014-ET

      5014-ET

      O ironworker Scotchman 5014-ET é uma máquina de operador único com SETE estações de trabalho. Economize tempo com sua torre giratória de punção de 3 estações.

      5014-et
      scotchman metalworking machine with long infeed
      punch and bar shear with led work lights
      5014-et
      blue scotchman metalworking machine in a workshop
      worker operating a scotchman ironworker machine
      graphic reading ‘single operator, 7 stations’
      5014-et
      scotchman metalworking machine with long infeed
      punch and bar shear with led work lights
      5014-et
      blue scotchman metalworking machine in a workshop
      worker operating a scotchman ironworker machine
      graphic reading ‘single operator, 7 stations’
      SOLICITAR preço
      Assistir ao vídeo

      5014-ET

      O ironworker Scotchman 5014-ET é uma máquina de operador único com SETE estações de trabalho. Economize tempo com sua torre giratória de punção de 3 estações.

      SOLICITAR preço
      Assistir ao vídeo

      Adquira a partir de

      $426 / mês

      financiamento por leasing com opção de compra disponível

      Solicitar

      5014-ET

      DescriçãoAbrir

      Ironworker de 50 toneladas com estação de punção em torre giratória de 3 estações e troca rápida de punção, reduzindo os tempos de preparação e aumentando a produtividade!

      O ironworker hidráulico 5014-ET tem design de operador único com 7 estações de trabalho no total. Com capacidade de puncionamento de 50 toneladas, este ironworker pode puncionar um furo de 13/16" em chapa de aço carbono de 3/4". Vem de série com tesoura de cantoneira capaz de cortar cantoneira de 4" x 4" x 3/8", tesoura de barra chata que corta de 3/4" x 4" a 1/4" x 14" e entalhadeira retangular para entalhes de até 2-1/2" x 3" em material de 5/16". Seu controle elétrico de curso torna esta máquina muito precisa em operações de dobra, puncionamento, corte e entalhe. Com seu exclusivo design de mesa de ferramentas modular, o 5014-ET pode receber ferramental opcional, como dobradeira de 12", tesoura de vergalhões, tesoura de tubo quadrado, ferramentas para balaústres, entalhadeira de tubos ou ferramental personalizado, o que amplia muito suas capacidades de fabricação. Esta estação de trabalho versátil permite trocar facilmente ferramental adicional, para que você possa personalizar a máquina de acordo com suas necessidades!

      Este equipamento fabricado nos EUA é um ironworker robusto que utiliza sistema hidráulico com válvula elétrica e pedal remoto para facilitar o uso, controle elétrico de curso ajustável com escala, e conta com a Garantia de 3 anos da Scotchman, líder do setor.

      Características padrãoAbrir
      • Operador único, 7 estações
      • Estação de punção de 50 Ton com torre giratória de 3 estações
      • Êmbolo de punção com chaveta para segurança
      • Porta-matriz de 2" (um para cada estação de punção - qtd. 3)
      • Porca do punção com chave & extrator (um para cada estação de punção - qtd. 3)
      • Um punção & matriz redondos: diâmetro máx. 1"
      • Controle elétrico de curso ajustável com escala
      • Pedal elétrico remoto
      • Tesoura de cantoneira
      • Tesoura de barra chata com lâmina reversível de 4 lados
      • Entalhadeira retangular
      • Área de trabalho com mesa de ferramentas
      • Luzes de trabalho LED agora são equipamento padrão!
      • Recipiente de retalhos
      • Caixa elétrica fornecida com botão de emergência tipo cogumelo & preparação para bloqueio e etiquetagem (lock-out/tag-out)
      • Todas as proteções necessárias para atender às normas de segurança ANSI B11.5
      • Preparação para empilhadeira
      • Garantia: três anos em peças
      • Fabricado nos EUA
      Capacidades e especificaçõesAbrir
      Capacidade de puncionamento 50 ton
      1-1/4" em 1/2"
      13/16" em 3/4"      		 45 mt
      32 em 12 mm
      20 em 19 mm
      Ferramental especial 2-1/4" diâm. máx. 57 mm diâm. máx.
      Profundidade da garganta 4" 102 mm
      Tesoura de barra chata 14" de comprimento
      3/4" x 4"
      1/2" x 8"
      3/8" x 10"
      1/4" x 14"      		 356 mm
      19 x 102 mm
      12 x 203 mm
      10 x 254 mm
      6 x 356 mm
      Lâmina sabre (opcional) 1/2" x 10"
      3/8" x 12"      		 12 x 254 mm
      10 x 305 mm
      Tesoura de cantoneira 90 graus 4" x 4" x 3/8" 102 x 102 x 10 mm
      Tesoura de cantoneira 45 graus 2" x 2" x 1/4" 51 x 51 x 6 mm
      Dobradeira 8" 25 ton 23 mt
      Dobradeira 12" 25 ton 23 mt
      Dobradeira de extremidade aberta Máx. 1/4" x 3"
      [Barra chata ou cantoneira]      		 6 x 76 mm
      Entalhadeira de tubos
      Schedule 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Entalhadeira retangular 2-1/2" x 3" x 5/16"
      2-1/2" x 2-3/4" x 3/8"      		 63 x 76 x 8 mm
      63 x 70 x 10 mm
      Entalhadeira em V de 90 graus 6" x 6" x 1/8"
      3" x 3" x 1/4"      		 152 x 152 x 3 mm
      76 x 76 x 6 mm
      Tesoura para Unistrut Amostras necessárias
      Tesoura de vergalhões
      Redondo (máx.)
      Quadrado       (máx.)
      5 cavidades - 1/4" a 1"
      1 cavidade - 1/4" a 3/4"
      6 a 25 mm
      6 a 19 mm
      Tesoura de tubo quadrado 1/2" a 1"
      bitola 12      		 12 a 25 mm
      0.105" / 2.7 mm
      Ferramenta para balaústres 1/2", 3/4" & 1"
      bitola 16      		 12, 19, & 25 mm
      0.06" / 1.5 mm
      Dobrador de corpos de prova de solda (máx.) 2" de largura x 3/8" 51 x 10 mm
      Golpes por minuto em material leve 34 spm [Estação de punção] curso de 1/4"
      Golpes por minuto em material pesado 14 spm [Estação de punção] curso de 3/4"
      Hidráulica 2,350 psi 162 bar
      Motor padrão 3 hp
      208/230/460, 380/575v; 3 ph      		 2.24 kW
      Motor opcional 5 hp
      220v, 1 ph      		 3.73 kW
      Dimensões C: 48-1/4"
      L: 23-1/2"
      A: 70-1/4"      		 C: 122.5 cm
      L: 60 cm
      A: 178.5 cm
      Peso de envio (pode variar) 1,640 lbs 744 kg



      Ferramentas opcionais

      Snap Ring Removal ToolAbrir
      metal mounting bracket and spring-loaded clamp
      Easily remove the snap rings on our punches with this tool. (For style #20 punches)
      View
      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details
      8” BrakeAbrir
      orange industrial vibration motor
      Delivers 25-tons of force to bend and shape metals up to 8 inches wide. 2" Lower V-die.
      View
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View
      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View
      Jog ControlAbrir
      machine control panel with run and jog controls
      This manual motor jog control allows the operator to 'jog' the machine to a certain position so specific adjustments or precise functions can be made.
      View
      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View
      Tool Table Extension With Punch & Die Storage DrawerAbrir
      scotchman ironworker machine
      Store your frequently tools here with quick sliding access to the tool table work station. *Punches & Dies sold separately.
      View
      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View
      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting machine
      24" x 5' Conveyor with Angle Iron Support attached to 5014-ET
      View
      Brake Table with Scale and Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Adding this option to the 12" brake tool increases precision & accuracy. Length Gauge w/Scale is sold separately. (For 12" brake only)
      View
      Laser Light - Bar ShearAbrir
      close-up of ironworker shear blade cutting metal
      Easily see the cut mark & Increases precision at the bar shear.
      View
      Shear Table with Miter FenceAbrir
      adjustable metal worktable with clamping handles
      Allows for accurate and repeatable cuts at the bar shear station.
      View
      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View

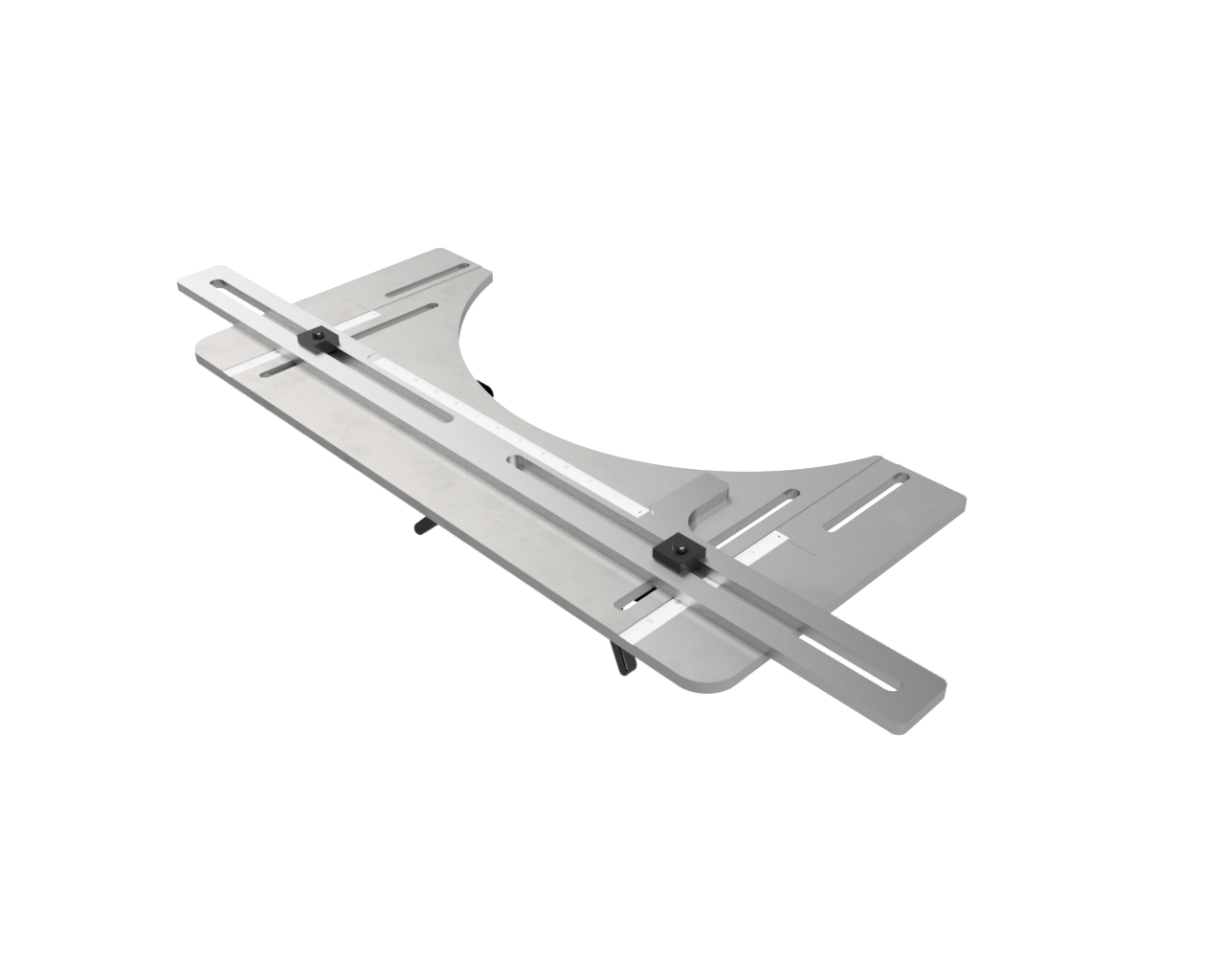

      Punch Gauging Table with Fence & ScaleAbrir
      adjustable metal measuring jig with sliding guides
      Allows for accurate and repeatable hole punching. Mounts to the punch station of a 5014-ET.
      View
      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 1" square tube, up to 14 gauge.
      View
      Rod ShearAbrir
      orange industrial metal punch die block
      This tool has 5 cavities for round rod: 1/4" to 1", and 1 cavity for square rod: 1/4" to 3/4"
      View
      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut a 6" x 6" V-notch in 1/8" thick material, and a 3" x 3" V-notch in 1/4" material. For tool table work station only.
      View
      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View
      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 3" Flat or Angle Iron. *use on tool table station only
      View
      12" BrakeAbrir
      orange industrial metal cutting machine
      Delivers 25-tons of force to bend and shape metals up to 12 inches wide. 2" Lower V-die.
      View
      6" BrakeAbrir
      two machined aluminum fixture components
      4-way lower V-die, 6 inch length.
      View
      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets, plus Snap Ring Removal Tool - Style #20 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package, plus Snap Ring Removal Tool - Style #20. Includes: Round, Square & Oval sets
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View

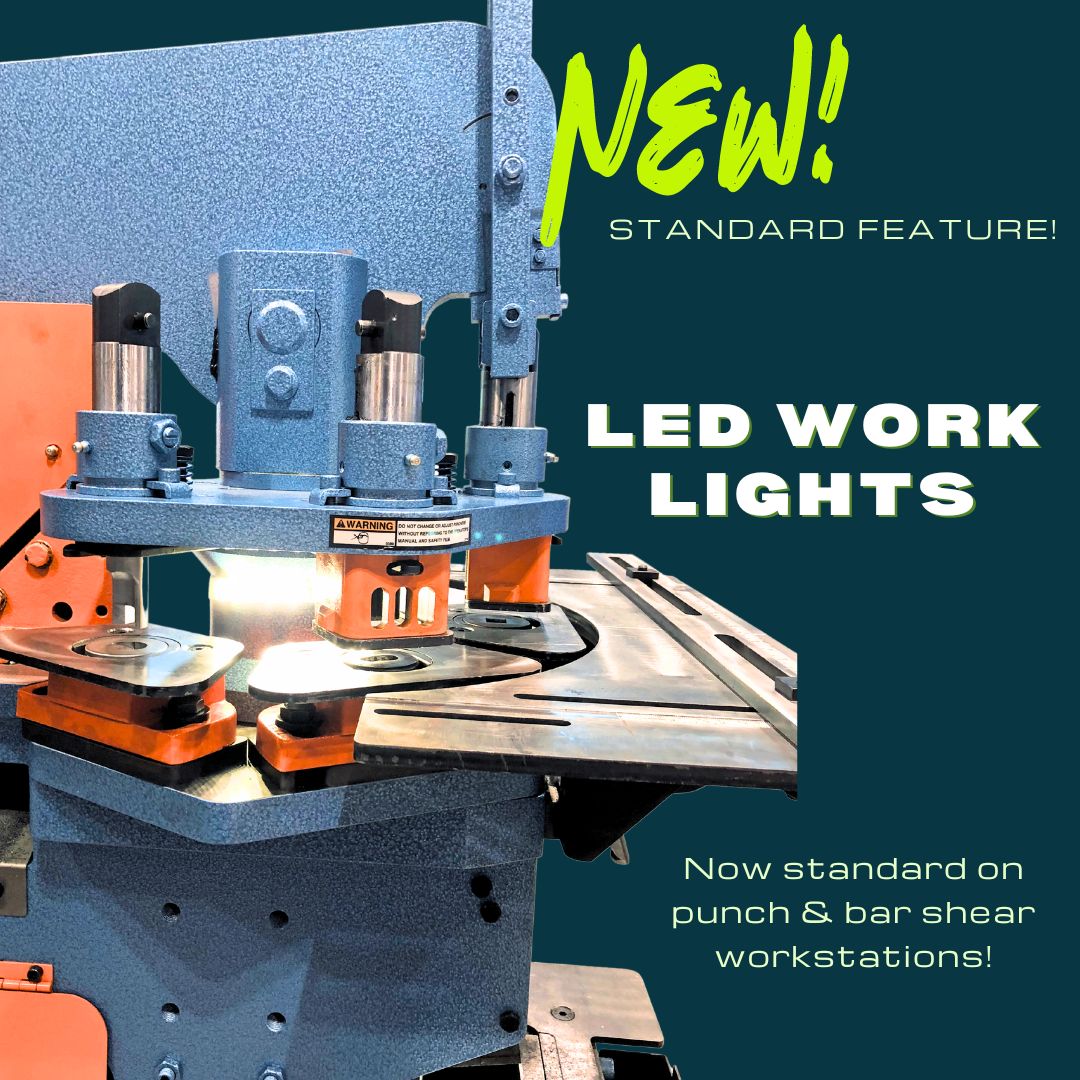

      LED LightsAbrir
      Scotchman USA Made Ironworker machine now comes standard with LED work lights
      Now a standard feature! Our LED Work Lights for model 5014-ET ironworker are installed on the punch & shear stations to make sure you can always see what you are working on.
      View
