      Produtos > Ironworkers > 50 Ton > 50514-EC

      50514-EC

      O ironworker Scotchman 50514-EC é uma máquina de operador único com CINCO estações de trabalho integradas. Sua estação de punção única pode puncionar um furo de 1-1/4" em chapa de aço de 1/2".

      50514-ec
      people operating a metalworking machine
      50514-ec
      scotchman industrial metal shear machine in a workshop
      industrial workshop machine
      graphic reading ‘single operator, 5 stations’
      50514-ec
      people operating a metalworking machine
      50514-ec
      scotchman industrial metal shear machine in a workshop
      industrial workshop machine
      graphic reading ‘single operator, 5 stations’
      SOLICITAR preço
      Assistir ao vídeo

      50514-EC

      O ironworker Scotchman 50514-EC é uma máquina de operador único com CINCO estações de trabalho integradas. Sua estação de punção única pode puncionar um furo de 1-1/4" em chapa de aço de 1/2".

      SOLICITAR preço
      Assistir ao vídeo

      Adquira a partir de

      $452 / mês

      financiamento por leasing com opção de compra disponível

      Solicitar

      50514-EC

      DescriçãoAbrir

      Aumente o ROI com este versátil & confiável ironworker de 50 toneladas.

      Com capacidade de puncionamento de 50 toneladas, este ironworker de operador único pode puncionar um furo de 1-1/4" em metal de 1/2" ou um furo de 13/16" em chapa de aço carbono de 3/4"; além disso, vem de série com tesoura de cantoneira, tesoura de barra chata de 14 polegadas e entalhadeira retangular integrada. As luzes de trabalho LED agora são padrão, oferecendo ainda mais valor! Seu controle elétrico de curso torna esta máquina muito precisa em operações de dobra, puncionamento, corte e entalhe.

      Com seu exclusivo design de mesa de ferramentas modular, o 50514-EC pode receber ferramental opcional, como dobradeira de 12", tesoura de vergalhões, tesoura de tubo quadrado, ferramentas para balaústres, entalhadeira de tubos ou ferramental personalizado, o que amplia muito suas capacidades de fabricação. Como uma variedade de ferramentas pode ser trocada facilmente nesta estação de trabalho versátil, você pode personalizá-la totalmente de acordo com suas necessidades!

      Este equipamento fabricado nos EUA é um ironworker robusto, construído com materiais de qualidade, e conta com a Garantia de 3 anos da Scotchman, líder do setor.

      Características padrãoAbrir
      • Operador único, 5 estações
      • Estação de punção de 50 Ton
      • Êmbolo de punção com chaveta para segurança
      • Porta-matriz de 2"
      • Porca do punção com chave & extrator
      • Um punção & matriz redondos: diâmetro máx. 1"
      • Controle elétrico de curso ajustável com escala
      • Pedal elétrico remoto
      • Tesoura de cantoneira
      • Tesoura de barra chata com lâmina reversível de 4 lados
      • Entalhadeira retangular
      • Área de trabalho com mesa de ferramentas
      • Luzes de trabalho LED agora são equipamento padrão!
      • Recipiente de retalhos
      • Caixa elétrica fornecida com botão de emergência tipo cogumelo & preparação para bloqueio e etiquetagem (lock-out/tag-out)
      • Todas as proteções necessárias para atender às normas de segurança ANSI B11.5
      • Preparação para empilhadeira
      • Garantia: três anos em peças
      • Fabricado nos EUA
      Capacidades e especificaçõesAbrir



      Capacidade de puncionamento 50 ton
      1-1/4" em 1/2"
      13/16" em 3/4"      		 45 mt
      32 em 12 mm
      20 em 19 mm
      Ferramental especial 2-1/4" diâm. máx. 57 mm diâm. máx.
      Profundidade da garganta 6" 152 mm
      Tesoura de barra chata 14" de comprimento
      3/4" x 4"
      1/2" x 8"
      3/8" x 10"
      1/4" x 14"      		 356 mm
      19 x 102 mm
      12 x 203 mm
      10 x 254 mm
      6 x 356 mm
      Lâmina sabre (opcional) 1/2" x 10"
      3/8" x 12"      		 12 x 254 mm
      10 x 305 mm
      Tesoura de cantoneira 90 graus 4" x 4" x 3/8" 102 x 102 x 10 mm
      Tesoura de cantoneira 45 graus 2" x 2" x 1/4" 51 x 51 x 6 mm
      Dobradeira 8" 30 ton 27 mt
      Dobradeira 12" 25 ton 23 mt
      Dobradeira de extremidade aberta Máx. 1/4" x 3"
      [Barra chata ou cantoneira]      		 6 x 76 mm
      Entalhadeira de tubos
      Schedule 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Entalhadeira retangular 2-1/2" x 3" x 5/16"
      2-1/2" x 2-3/4" x 3/8"      		 63 x 76 x 8 mm
      63 x 70 x 10 mm
      Entalhadeira em V de 90 graus 6" x 6" x 1/8"
      3" x 3" X 1/4"      		 152 x 152 x 3 mm
      76 x 76 x 6 mm
      Tesoura para Unistrut Amostras necessárias
      Tesoura de vergalhões
      Redondo (máx.)
      Quadrado       (máx.)
      5 cavidades - 1/4" a 1"
      1 cavidade - 1/4" a 3/4"
      6 a 25 mm
      6 a 19 mm
      Tesoura de tubo quadrado 1/2" a 1"
      bitola 12      		 12 a 25 mm
      0.105" / 2.7 mm
      Ferramenta para balaústres 1/2", 3/4" & 1"
      bitola 16      		 12 , 19 , & 25 mm
      0.06" / 1.5 mm
      Dobrador de corpos de prova de solda (máx.) 2" de largura x 3/8" 51 x 10 mm
      Golpes por minuto em material leve 34 spm
      [Estação de punção]      		 curso de 1/4"
      Golpes por minuto em material pesado 14 spm
      [Estação de punção]      		 curso de 3/4"
      Hidráulica 2,350 psi 162 bar
      Motor padrão 3 hp
      208/230/460, 380/575v; 3 ph      		 2.24 kW
      Motor opcional 5 hp
      220v, 1 ph      		 3.73 kW
      Dimensões C: 48-1/4"
      L: 23-1/2"
      A: 63-3/4"      		 C: 122.5 cm
      L: 60 cm
      A: 161 cm
      Peso de envio (pode variar) 1,580 lbs 717 kg

      Ferramentas opcionais

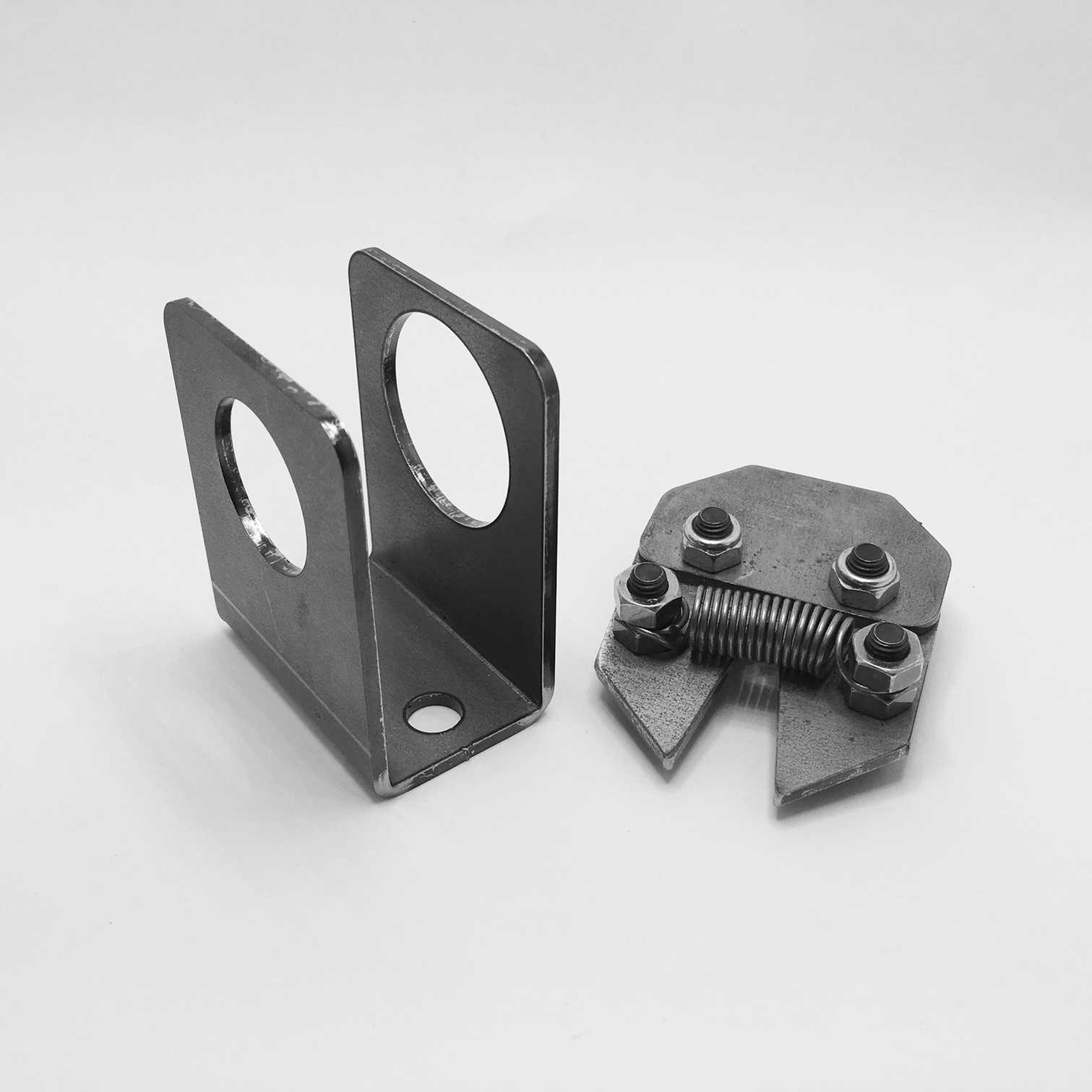

      Snap Ring Removal ToolAbrir
      metal mounting bracket and spring-loaded clamp
      Easily remove the snap rings on our punches with this tool. (For style #20 punches)
      View
      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details

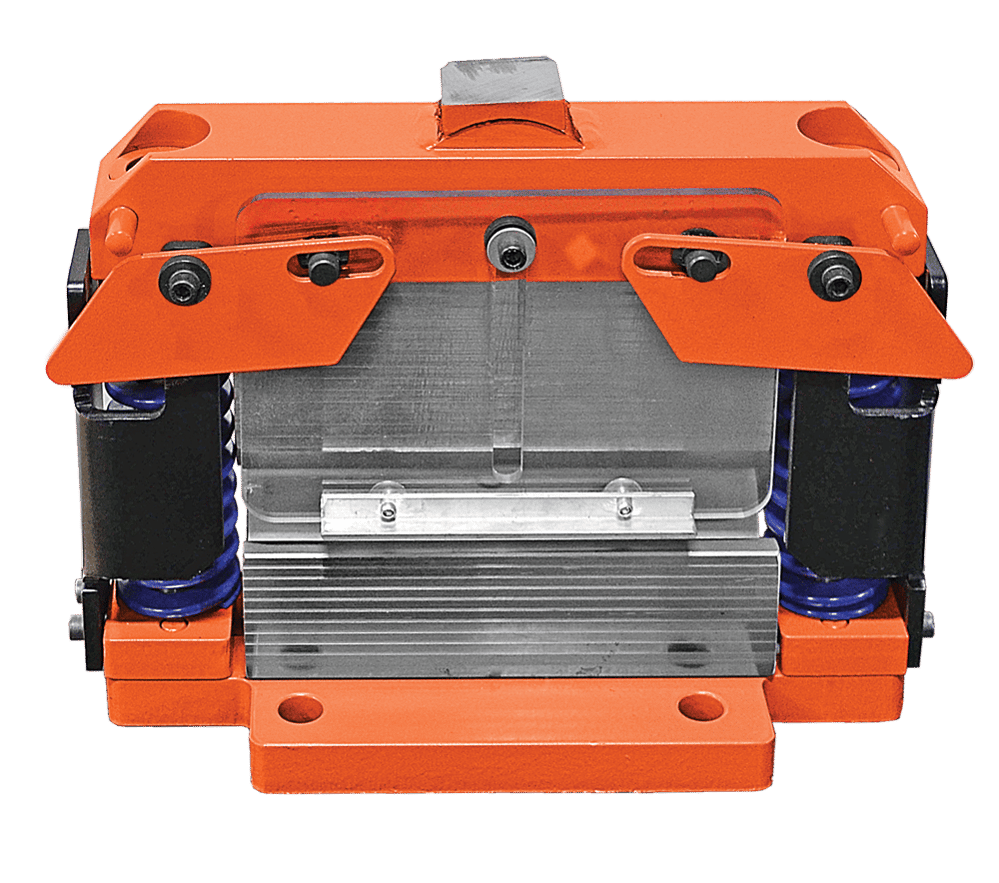

      8” BrakeAbrir
      orange industrial vibration motor
      Delivers 25-tons of force to bend and shape metals up to 8 inches wide. 2" Lower V-die.
      View
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View
      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View

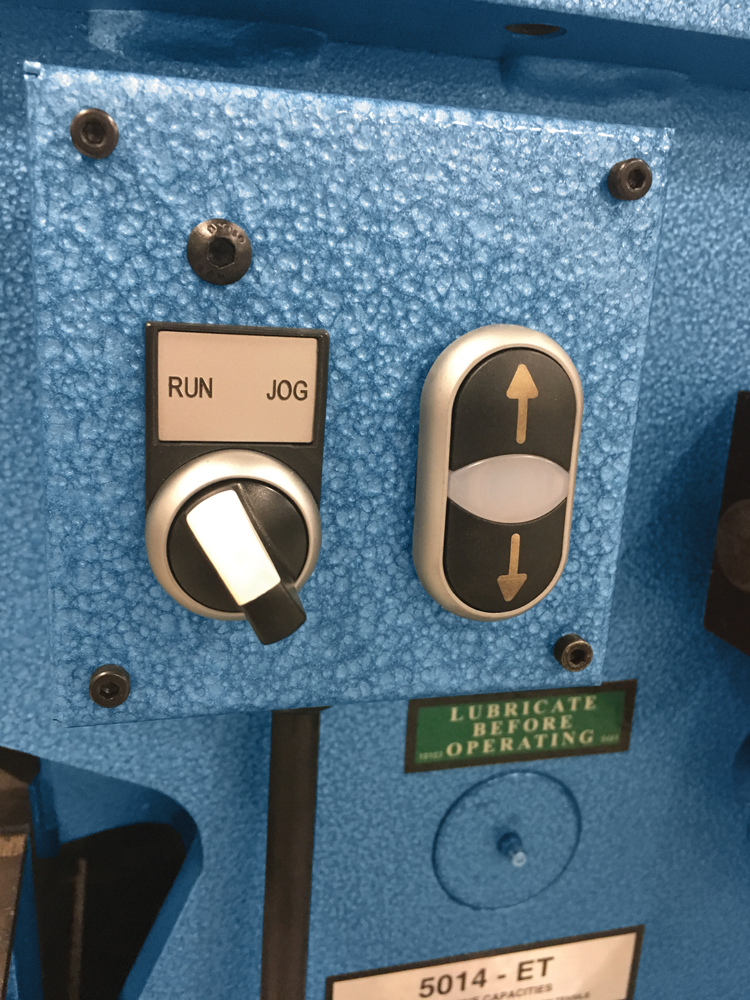

      Jog ControlAbrir
      machine control panel with run and jog controls
      This manual motor jog control allows the operator to 'jog' the machine to a certain position so specific adjustments or precise functions can be made.
      View
      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View

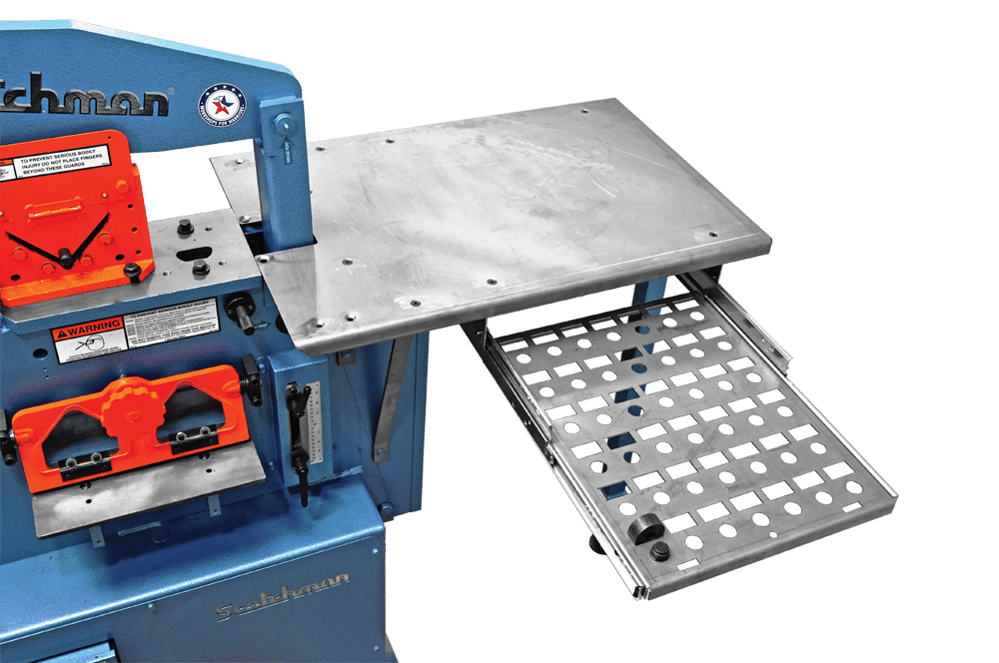

      Tool Table Extension With Punch & Die Storage DrawerAbrir
      scotchman ironworker machine
      Store your frequently tools here with quick sliding access to the tool table work station. *Punches & Dies sold separately.
      View
      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View

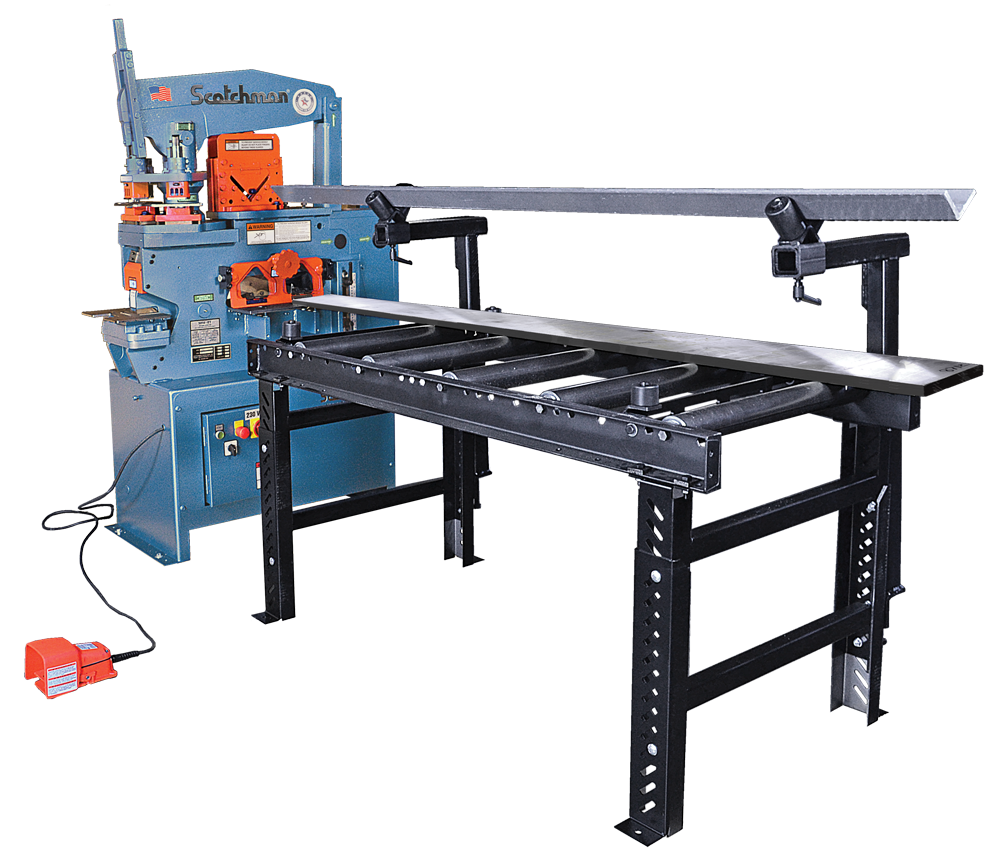

      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting machine
      24" x 5' Conveyor with Angle Iron Support attached to 5014-ET
      View
      Brake Table with Scale and Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Adding this option to the 12" brake tool increases precision & accuracy. Length Gauge w/Scale is sold separately. (For 12" brake only)
      View
      Laser Light - Bar ShearAbrir
      close-up of ironworker shear blade cutting metal
      Easily see the cut mark & Increases precision at the bar shear.
      View

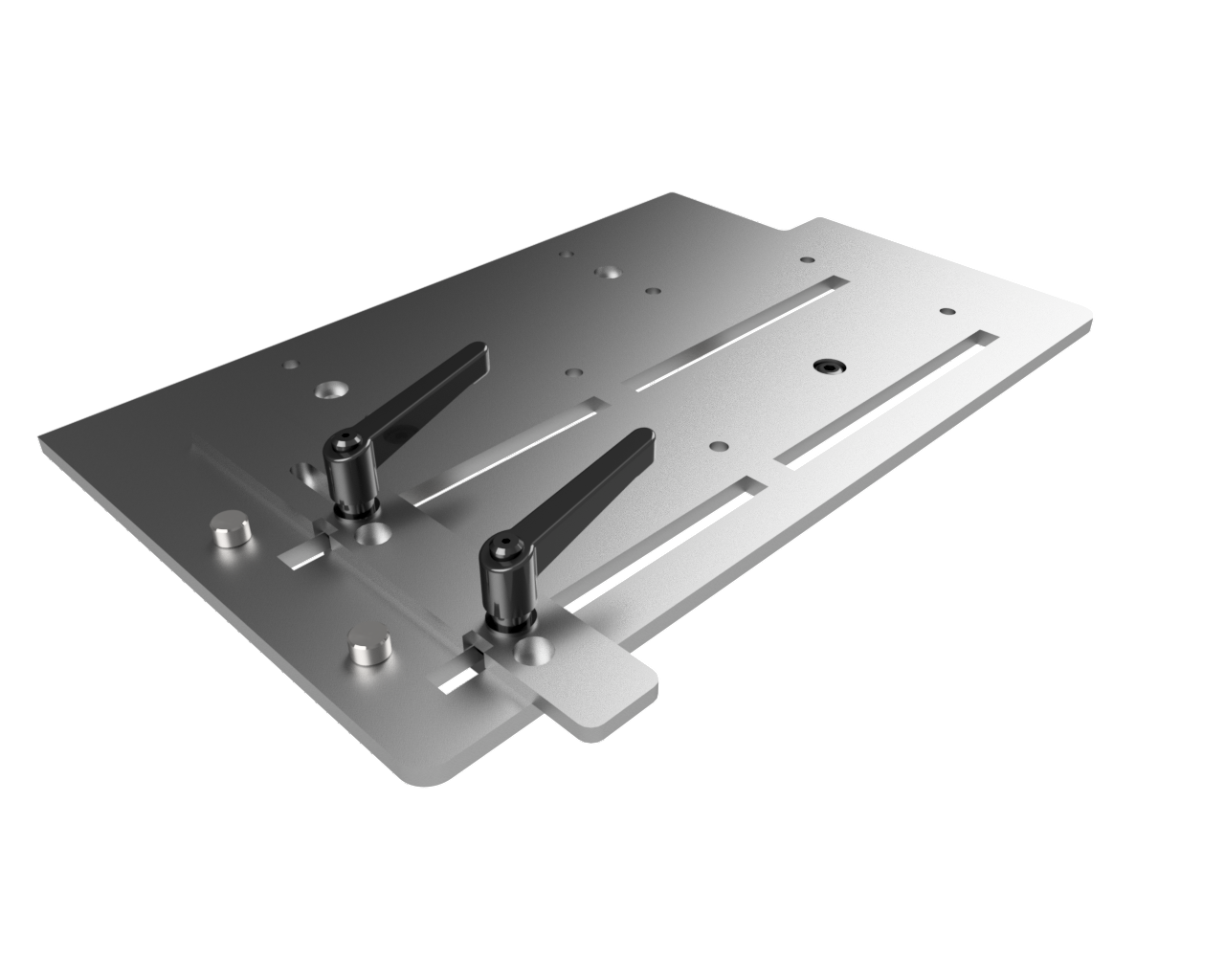

      Shear Table with Miter FenceAbrir
      adjustable metal worktable with clamping handles
      Allows for accurate and repeatable cuts at the bar shear station.
      View
      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View

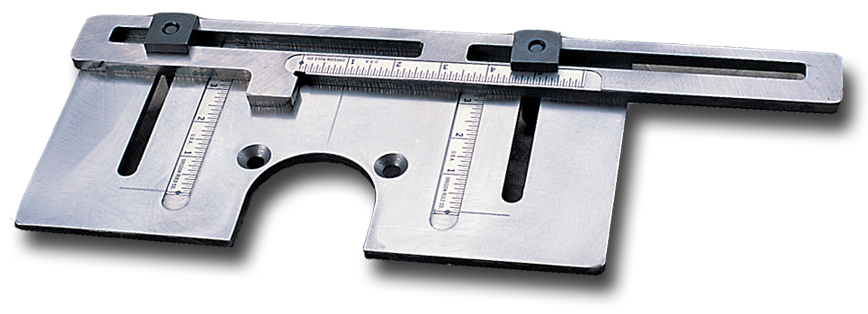

      Punch Gauging Table with Fence & ScaleAbrir
      adjustable metal measuring gauge
      Allows for accurate and repeatable hole punching. Mounts to the punch station of a 50514-EC..
      View
      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 1" square tube, up to 14 gauge.
      View

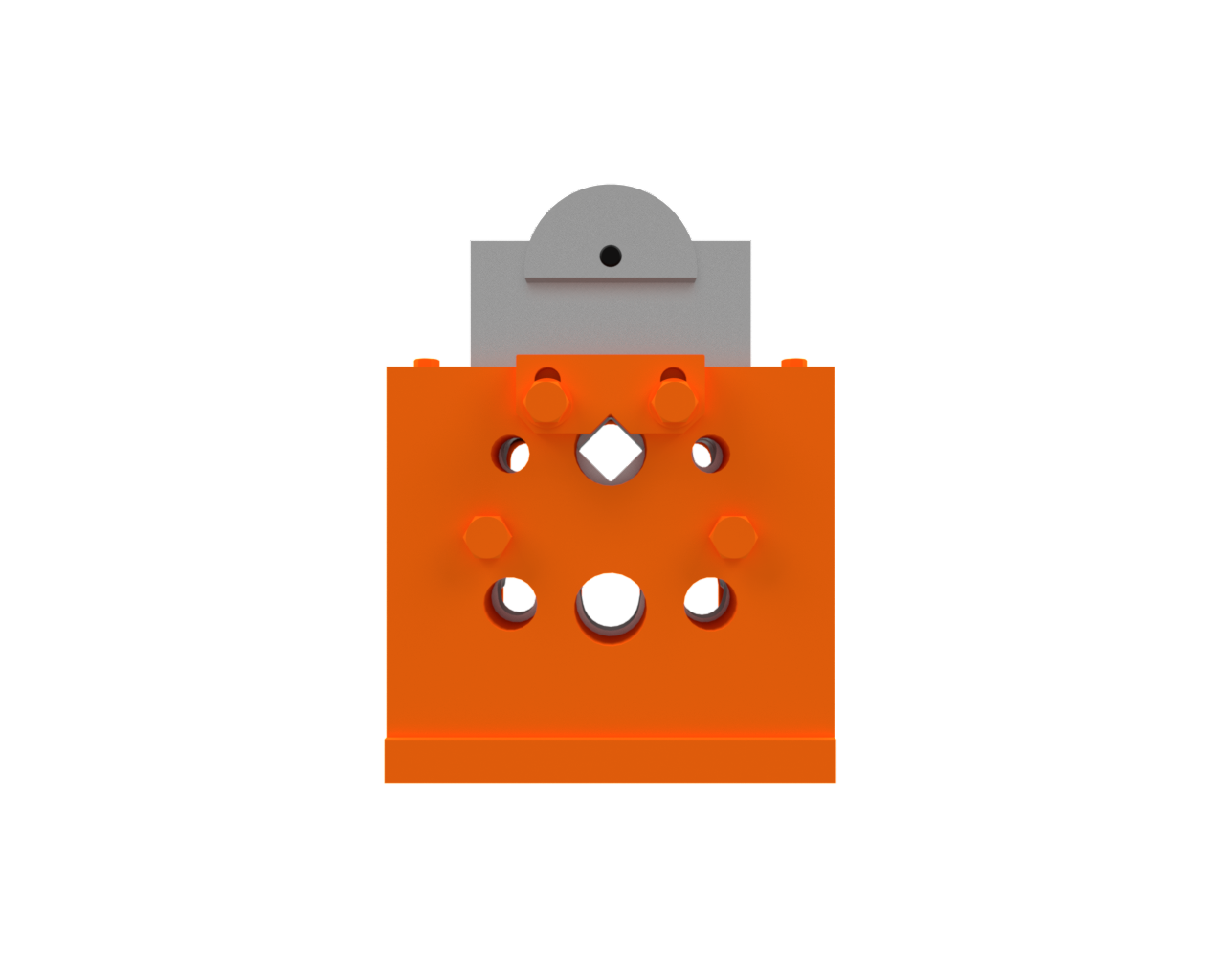

      Rod ShearAbrir
      orange industrial metal punch die block
      This tool has 5 cavities for round rod: 1/4" to 1", and 1 cavity for square rod: 1/4" to 3/4"
      View
      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut a 6" x 6" V-notch in 1/8" thick material, and a 3" x 3" V-notch in 1/4" material. For tool table work station only.
      View
      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View
      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 3" Flat or Angle Iron. *use on tool table station only
      View

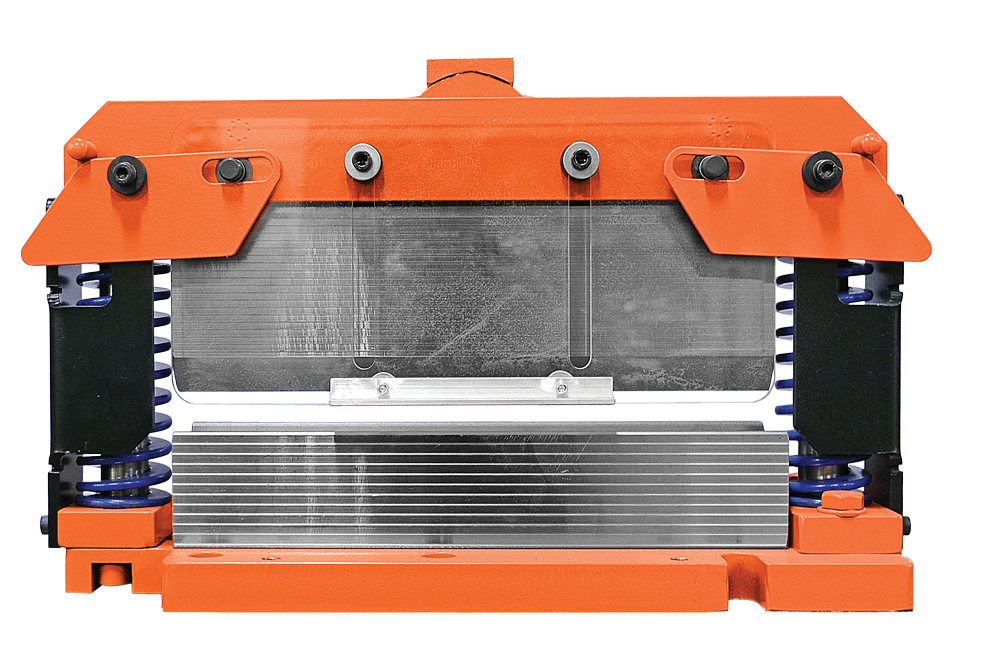

      12" BrakeAbrir
      orange industrial metal cutting machine
      Delivers 25-tons of force to bend and shape metals up to 12 inches wide. 2" Lower V-die.
      View

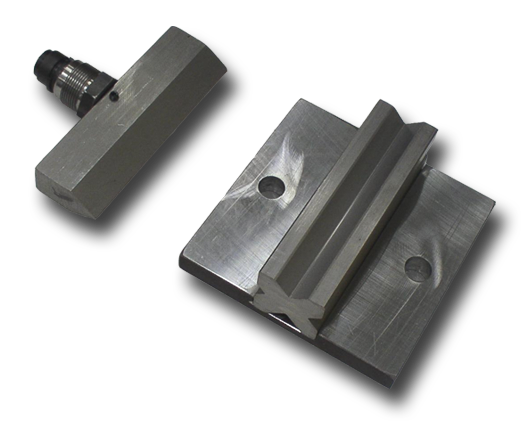

      6" BrakeAbrir
      two machined aluminum fixture components
      4-way lower V-die, 6 inch length.
      View
      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets, plus Snap Ring Removal Tool - Style #20 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package, plus Snap Ring Removal Tool - Style #20. Includes: Round, Square & Oval sets
      View

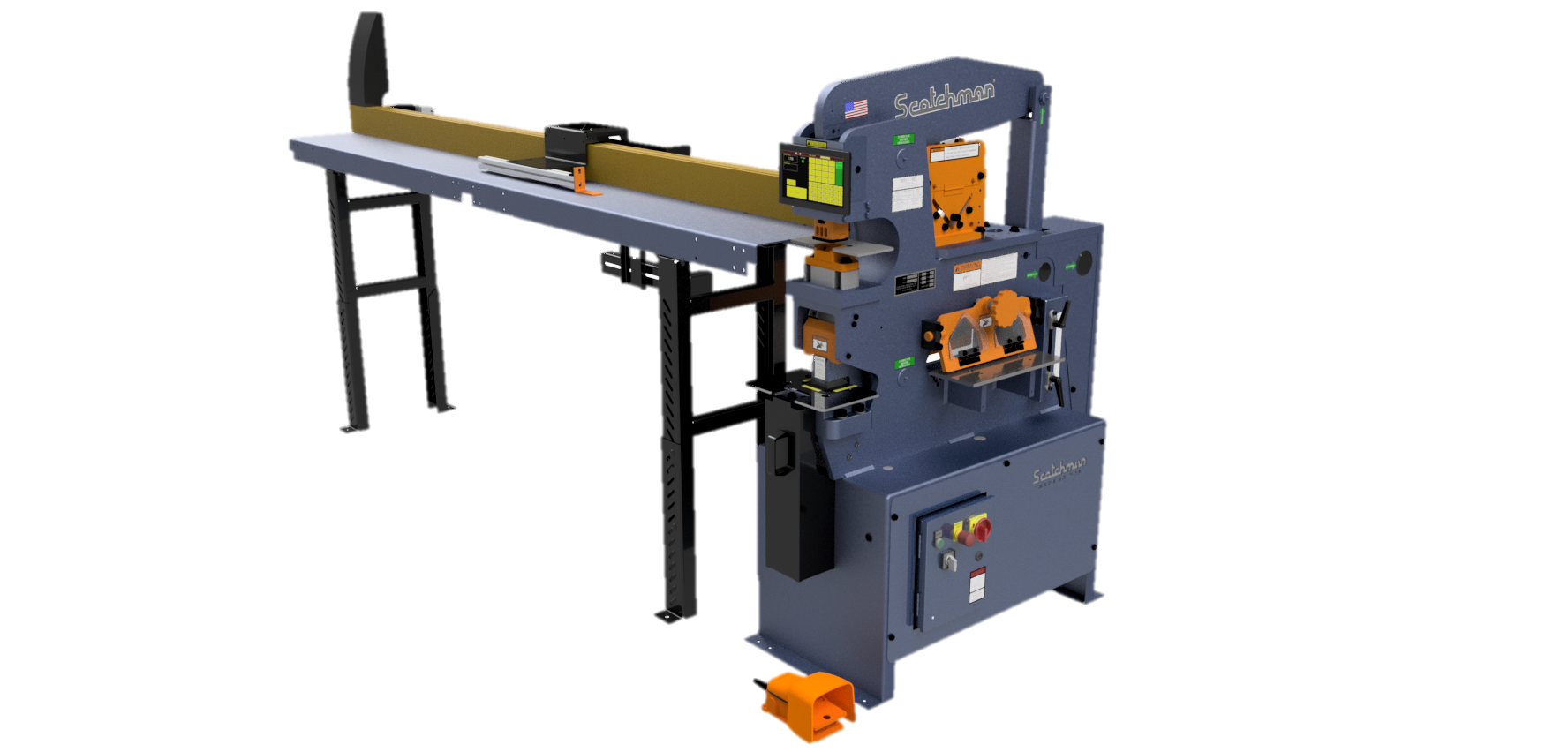

      Stop/Pusher Measuring System for 50514-EC IronworkerAbrir
      scotchman ironworker machine
      Automate your punch station by adding a Programmable Stop/Pusher Material
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View
      LED LightsAbrir
      Scotchman USA Made 50-ton Ironworker machine now comes standard with LED work lights
      Now a standard feature! Our LED Work Lights for model 50514-EC ironworker is installed on the punch, shear & notcher stations to makes sure you can always see what you are working on.
      View
