      6509-24M

      O Scotchman 6509-24M é uma máquina de operador único com quatro estações de trabalho integradas. Pode puncionar um furo de 1-1/16" em chapa de 3/4".

      6509-24m
      scotchman ironworker machine with roller conveyor
      scotchman ironworker machine in a metal fabrication workshop
      scotchman ironworker machine with blue frame and orange tooling
      6509-24m
      scotchman ironworker machine with roller conveyor
      scotchman ironworker machine in a metal fabrication workshop
      scotchman ironworker machine with blue frame and orange tooling
      SOLICITAR preço
      Assistir ao vídeo

      6509

      O Scotchman 6509-24M é uma máquina de operador único com quatro estações de trabalho integradas. Pode puncionar um furo de 1-1/16" em chapa de 3/4".

      SOLICITAR preço
      Assistir ao vídeo

      Adquira a partir de

      $648 / mês

      financiamento por leasing com opção de compra disponível

      Solicitar

      6509-24M

      DescriçãoAbrir

      Mais versatilidade e flexibilidade do que qualquer outro ironworker do mercado!

      Com capacidade de puncionamento de 65 toneladas, este ironworker pode puncionar um furo de 1-1/16" em chapa de 3/4" de espessura com resistência à tração de 65,000. Possui a maior capacidade de tesoura de barra chata e a maior capacidade de tesoura de cantoneira entre as máquinas da sua classe. A combinação da grande capacidade desta máquina com sua ampla mesa de ferramentas aberta a torna a máquina mais versátil e flexível do mercado.

      Uma tesoura de cantoneira de seis polegadas vem de série e fica localizada em nossa exclusiva área de mesa de ferramentas. Esta estação de trabalho versátil permite trocar ferramental adicional de forma rápida & fácil, para que você possa personalizar a máquina de acordo com suas necessidades.

      Este equipamento fabricado nos EUA é um ironworker robusto que utiliza sistema hidráulico com válvula elétrica & pedal remoto para facilitar o uso, controle elétrico de curso ajustável com escala, e conta com a Garantia de 3 anos da Scotchman, líder do setor, e suporte ao cliente vitalício!

      Características padrãoAbrir
      • Operador único, 4 estações
      • Estação de punção de 65 Ton
      • Êmbolo de punção com chaveta para segurança
      • Mesa de posicionamento do punção com guia e escala
      • Porta-matriz completo com inserto de matriz de 2"
      • Porca do punção com chave & extrator
      • Um punção & matriz redondos: diâmetro máx. 1-1/4"
      • Controle de avanço lento (jog)
      • Controle elétrico de curso ajustável com escala
      • Pedal elétrico remoto
      • Tesoura de barra chata com lâmina reversível de 4 lados
      • Mesa de corte com guia de meia-esquadria
      • Tesoura de cantoneira
      • Área de trabalho com mesa de ferramentas
      • Luzes de trabalho LED agora são equipamento padrão!
      • Recipiente de retalhos
      • Bomba hidráulica de dois estágios
      • Caixa elétrica fornecida com botão de emergência tipo cogumelo e preparação para bloqueio e etiquetagem (lock-out/tag-out)
      • Todas as proteções necessárias para atender às normas de segurança ANSI B11.5
      • Preparação para empilhadeira
      • Garantia: três anos em peças
      • Fabricado nos EUA
      Capacidades e especificaçõesAbrir
      Capacidade de puncionamento 65 ton
      1-1/16" em 3/4"      		 58 mt
      27 mm em 19 mm
      Ferramental especial 4" diâm. máx. 102 mm diâm. máx.
      Profundidade da garganta 9" 229 mm
      Tesoura de barra chata 24" de comprimento
      1" x 6"
      3/4" x 10"
      1/2" x 12"
      3/8" x 16"
      1/4" x 24"      		 610 mm
      25 x 152 mm
      19 x 254 mm
      12 x 305 mm
      10 x 406 mm
      6 x 610 mm
      Lâmina sabre (opcional) 1" x 6"
      1/2" x 16"      		 25 x 152 mm
      12 x 406 mm
      Tesoura de cantoneira 90 graus 6" x 6" x 3/8"
      5" x 5" x 1/2"      		 152 x 152 x 10 mm
      127 x 127 x 12 mm
      Tesoura de cantoneira 45 graus
      c/ ferramenta
      c/ tesoura de barras
      3" x 3" x 3/8"
      4" x 4" x 1/2"
      76 x 76 x 10 mm
      102 x 102 x 12 mm
      Dobradeira 12" 40 ton 36 mt
      Dobradeira 24" 30 ton 27 mt
      Dobradeira de extremidade aberta Máx. 1/4" x 5"
      [Barra chata ou cantoneira]      		 6 x 127 mm
      Entalhadeira de tubos
      Schedule 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Entalhadeira retangular 2" x 2-1/2" x 3/8" 51 x 63 x 10 mm
      Entalhadeira em V de 90 graus 6" x 6" x 5/16" 152 x 152 x 8 mm
      Tesoura de perfil U 2" a 5" ajust. 51 a 127 mm ajust.
      Tesoura para Unistrut Amostras necessárias
      Tesoura de vergalhões
      Redondo (máx.)
      Quadrado       (máx.)
      9 cavidades - 1/4" a 1-1/4"
      1 cavidade - 1/4" a 1"
      6 a 32 mm
      6 a 25 mm
      Tesoura de tubo quadrado 1/2" a 2"
      bitola 12      		 12 a 51 mm
      0.105" / 2.7 mm
      Ferramenta para balaústres 1/2", 3/4" & 1"
      bitola 16      		 12 , 19 , & 25 mm
      0.06" / 1.5 mm
      Dobrador de corpos de prova de solda (máx.) 2" de largura x 3/8" 51 x 10 mm
      Porta-matriz deslocado Máx. 40 ton Máx. 36 mt
      Golpes por minuto em material leve 58 spm [Estação de punção] Curso de 1/4"
      Golpes por minuto em material pesado 26 spm [Estação de punção] Curso de 3/4"
      Hidráulica 2,600 psi 183 bar
      Motor padrão 5 hp
      208/230/460, 380/575v; 3 ph      		 3.73 kW
      Motor opcional 5 hp
      220v, 1ph      		 3.73 kW
      Dimensões C: 60-3/4"
      L: 30"
      A: 64-1/2"      		 C: 154.5 cm
      L: 76 cm
      A: 164 cm
      Peso de envio (pode variar) 2,984 lbs. 1,354 kg



      Ferramentas opcionais

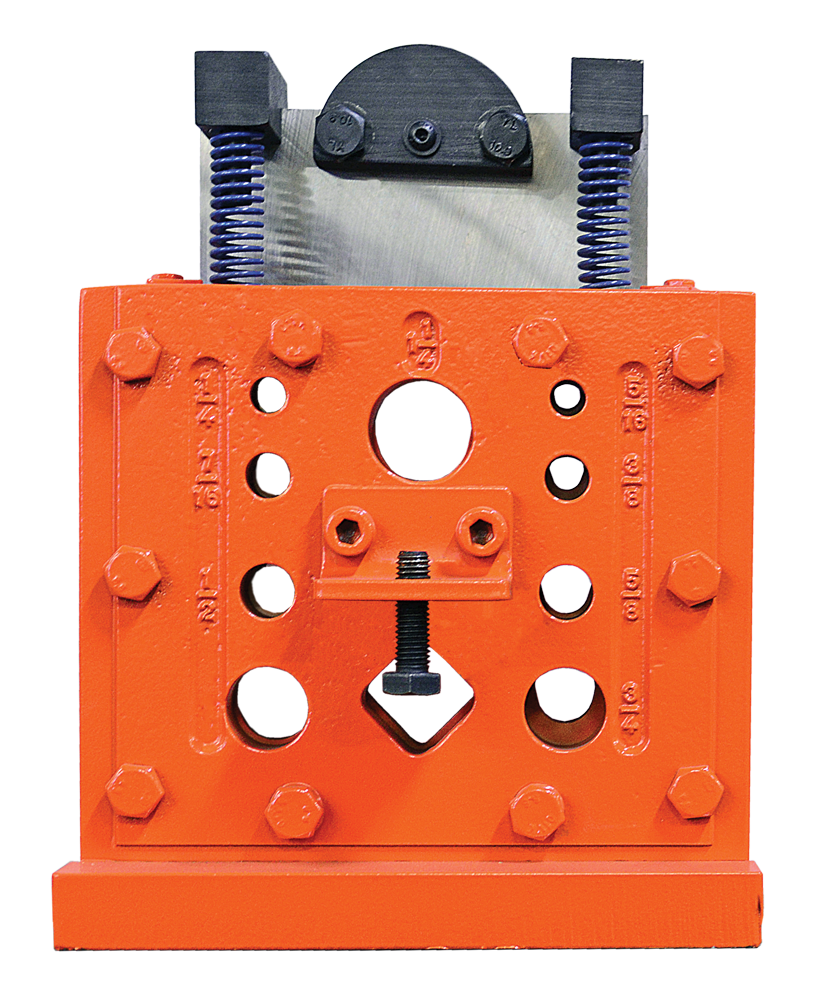

      Rod ShearAbrir
      orange industrial machine component
      This tool has 9 cavities for round rod: 1/4" to 1-1/4", and 1 cavity for square rod: 1/4" to 1""
      View
      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View
      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View
      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View
      Punch Table ExtensionAbrir
      industrial metal press machine
      Increase the work area on the punch station with this extension table.
      View
      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View

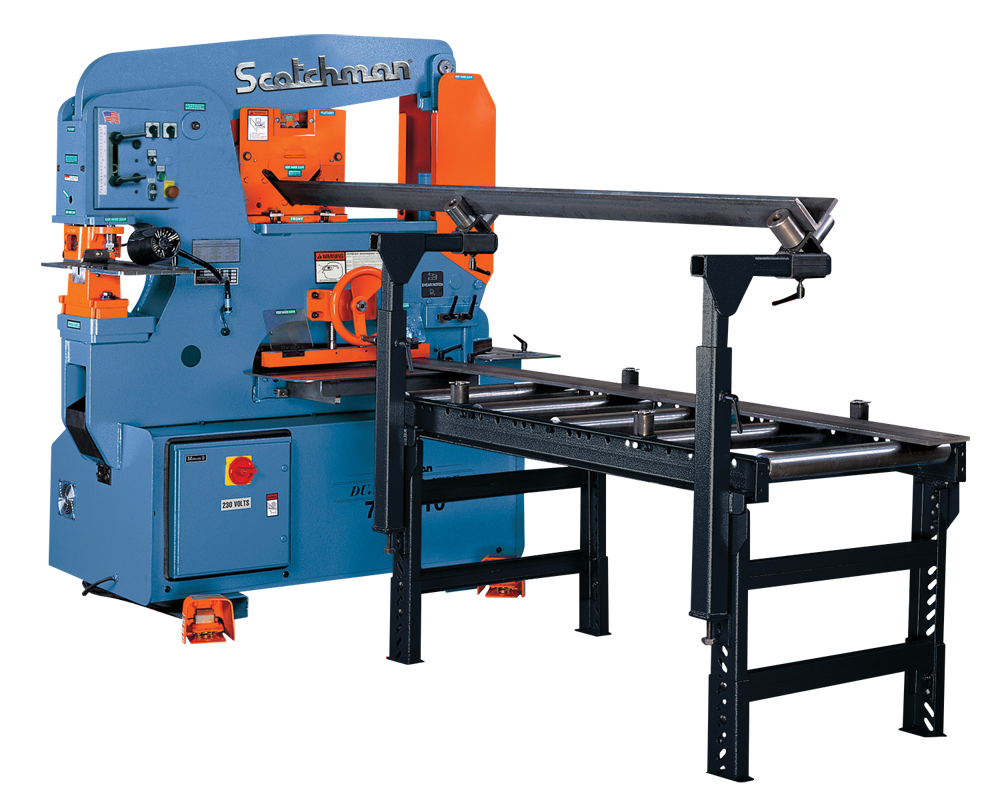

      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting band saw with roller conveyor
      24" x 5' Conveyor with Angle Iron Support attached to DO70
      View
      Multi-Loc Punch Gauging TableAbrir
      close-up of an industrial metalworking machine
      Multi-Loc Punch Gauging Table comes in two sizes:36" & 85" Extensions. This unique measuring system allows you to set metal stops at various lengths to enable the maximization of raw stock without changing the set-up each time.
      View
      Brake Table with Scale & Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Increase precision & accuracy while using the brake with this option. Length Gauge w/Scale is sold separately. (For 12" & 24” brakes)
      View

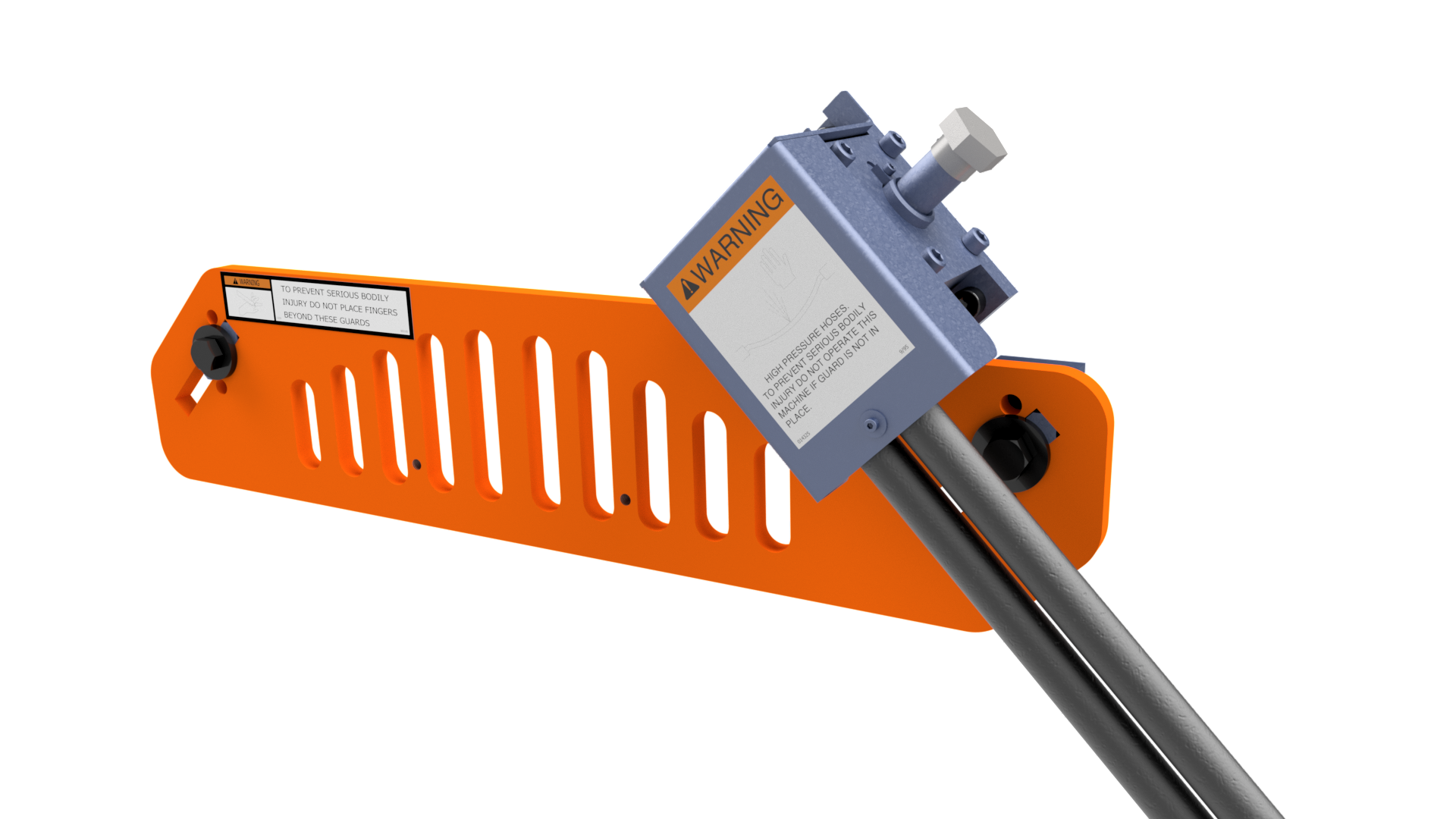

      Hydraulic Hold DownAbrir
      industrial safety guard with orange vented cover
      Hydraulic hold down for flat bar shear
      View

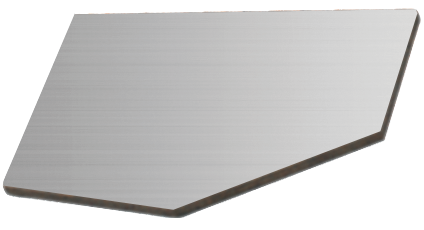

      Unequal Leg Angle Shear BladesAbrir
      flat metallic slab with beveled edge
      Unequal Leg Blades for your angle shear. Available in 66°, 70°, 74° or 80°.
      View
      Offset Die HolderAbrir
      heavy-duty offset die holder with steel top plate
      Offset Die Holder allows for punching in the flange of channel or I-beam. (Stripper required for 6509 & 9012 models)
      View
      Urethane StripperAbrir
      orange industrial press with transparent center panel
      Aids in the removal of material being punched and minimizes deformation of material from the punch station.
      View

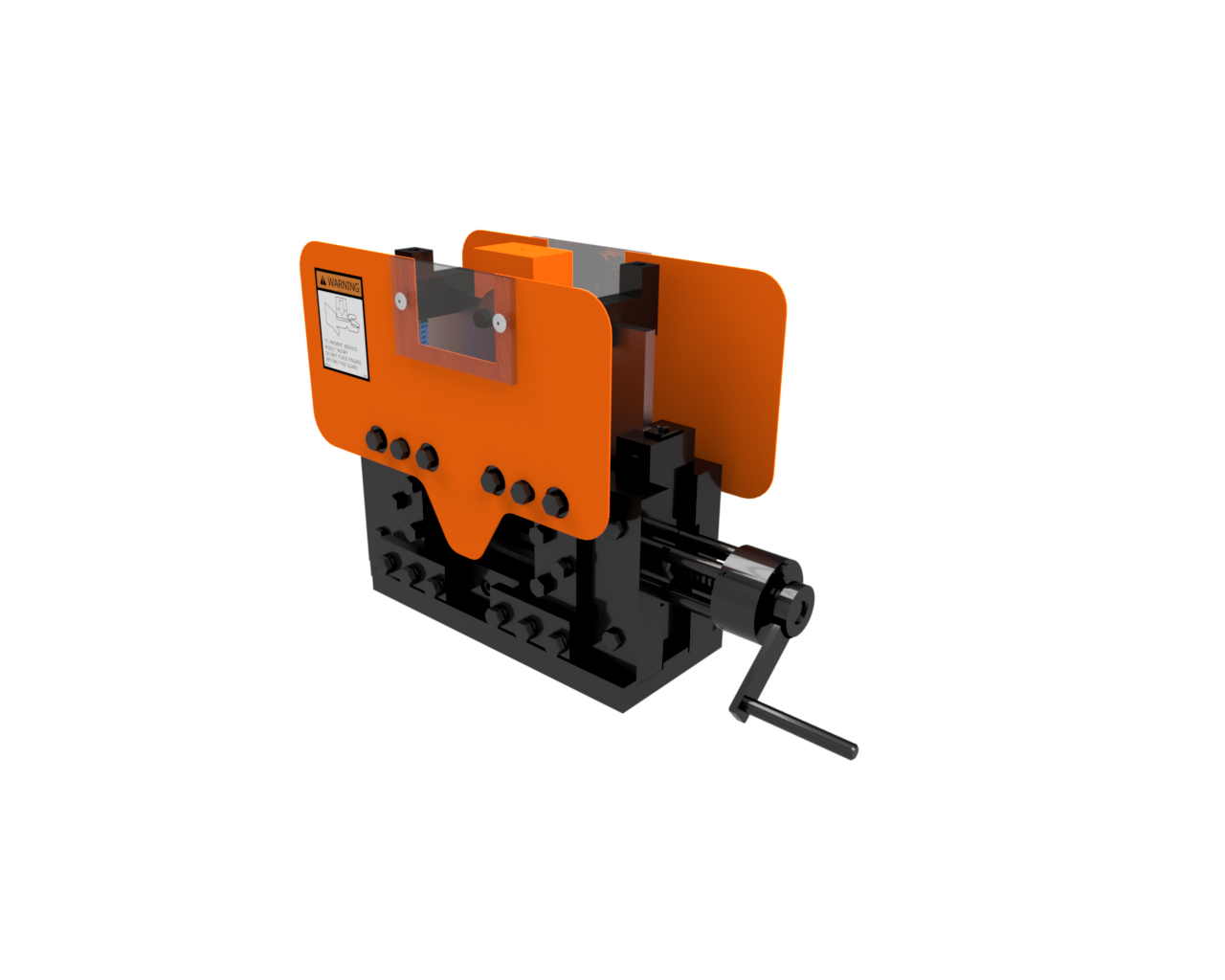

      Channel ShearAbrir
      3d render of an orange manual metal cutting machine
      Shears channel iron distortion free from 2" to 6" (Adjustable)
      View
      12" BrakeAbrir
      industrial bar shear assembly
      Bend and shape metal up to 12 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View

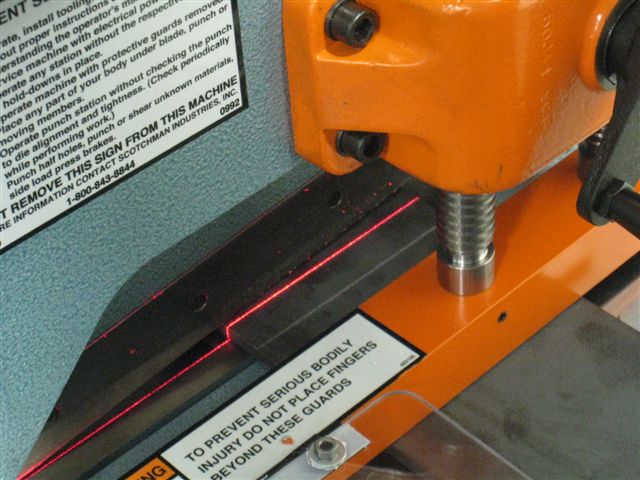

      Laser Light - Bar ShearAbrir
      close-up of industrial press guard with warning label
      Easily see the cut mark & Increases precision at the bar shear.
      View
      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View
      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut 6" x 6" V-notch in 5/16" thick material. For punch station or tool table work station.
      View

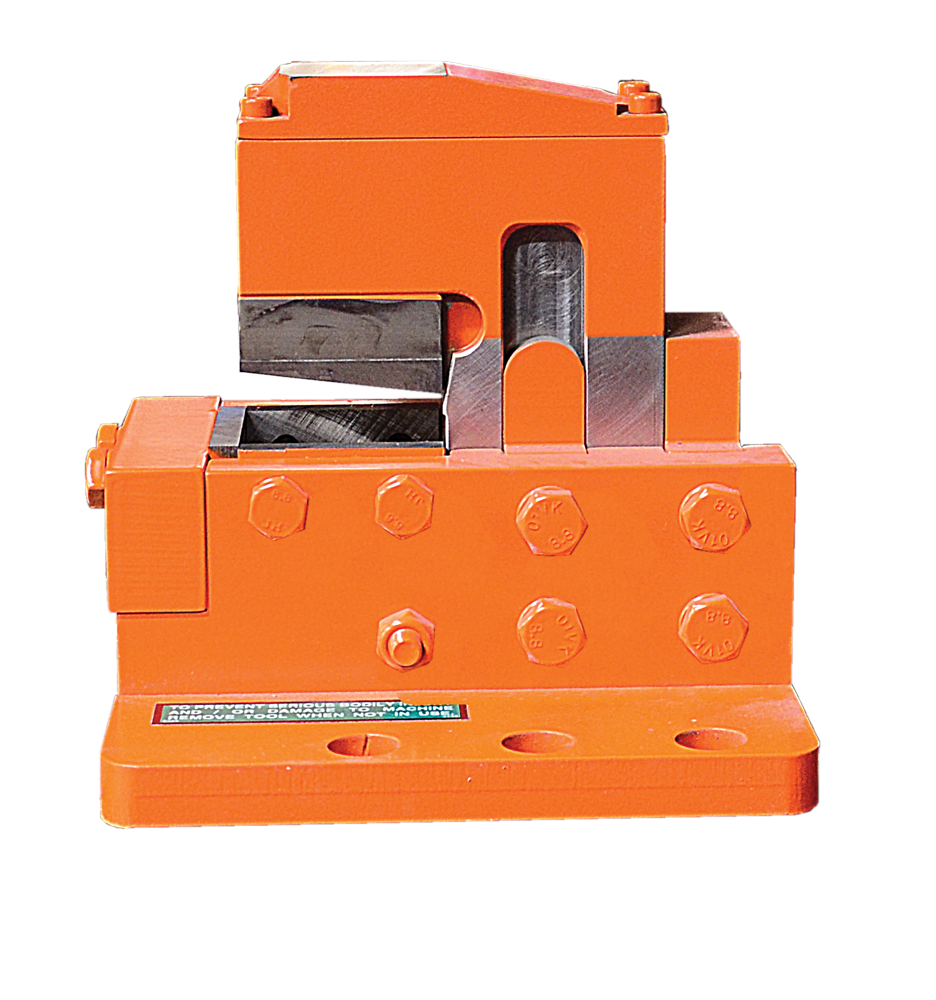

      Rectangle NotcherAbrir
      orange industrial metal shear cutting head
      Convert the punch station into a rectangle notcher - 2" x 2-1/2" x 3/8" capacity
      View

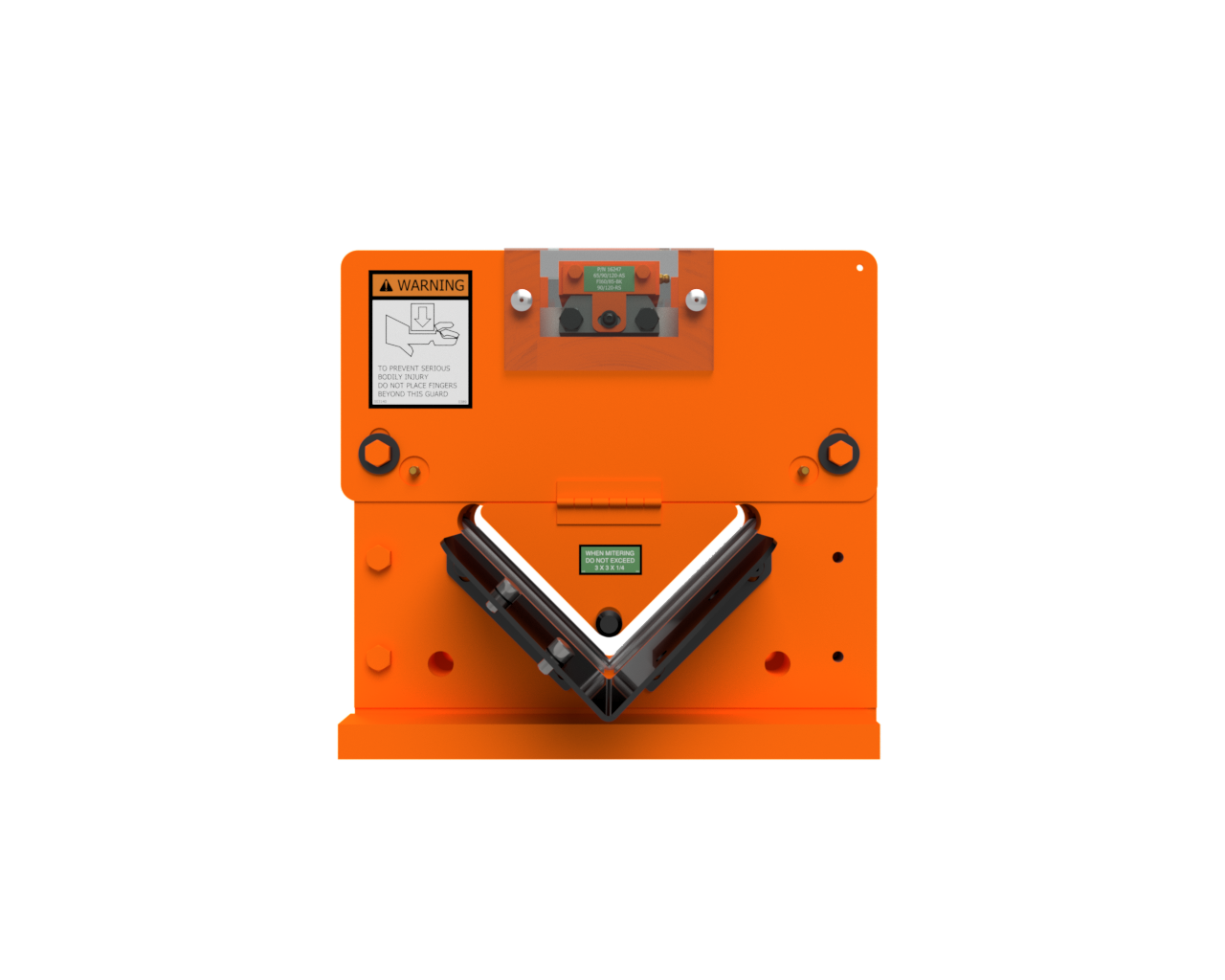

      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View
      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 5" Flat or Angle Iron *use on punch station only.
      View
      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets - Style #40 & #82 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package - Style #40 & #82. Includes: Round, Square & Oval sets.
      View
      24" BrakeAbrir
      Bend and shape metal up to 24 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View
      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 2" square tube, up to 14 gauge.
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View

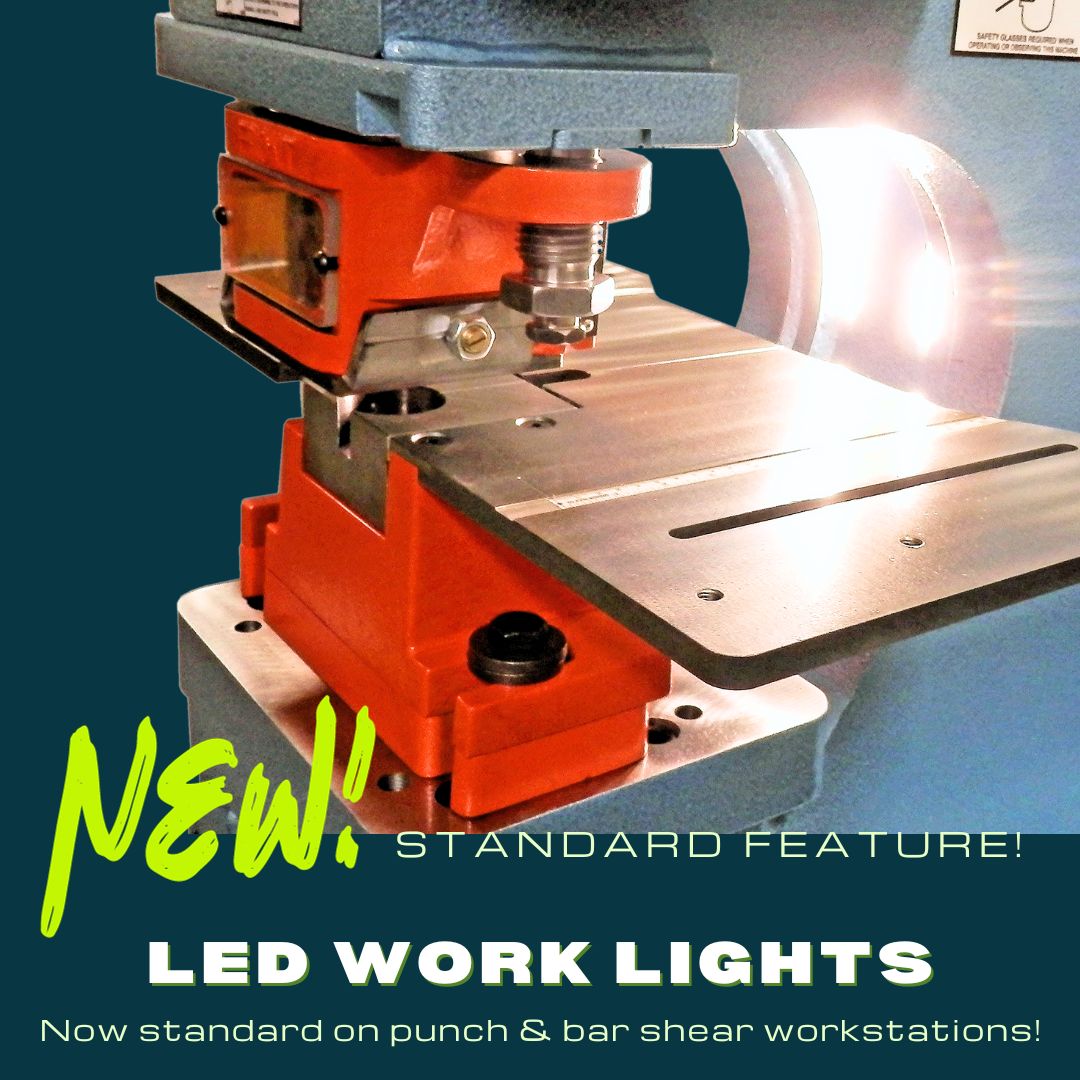

      LED LightsAbrir
      Scotchman USA Made Ironworker machine now comes standard with LED work lights on punch & bar shear workstations
      Now a standard feature! Our LED Work Lights are installed on the punch & shear stations to make sure you can always see what you are working on.
      View
