      Produtos > Ironworkers > 95 Ton > DO95/140-24M

      DO95/140-24M

      O Scotchman DO95/140-24M é uma máquina de operador duplo com cinco estações de trabalho integradas. Pode puncionar um furo de 1-3/16" em chapa de 1".

      do95/140-24m
      scotchman metalworking machine
      factory worker operating a scotchman metalworking machine
      scotchman metalworking machine with infeed roller conveyor
      scotchman dual operator ironworker
      dual operator 5 stations graphic badge
      do95/140-24m
      scotchman metalworking machine
      factory worker operating a scotchman metalworking machine
      scotchman metalworking machine with infeed roller conveyor
      scotchman dual operator ironworker
      dual operator 5 stations graphic badge
      SOLICITAR preço
      Assistir ao vídeo

      DO95

      O Scotchman DO95/140-24M é uma máquina de operador duplo com cinco estações de trabalho integradas. Pode puncionar um furo de 1-3/16" em chapa de 1".

      SOLICITAR preço
      Assistir ao vídeo

      Adquira a partir de

      $883 / mês

      financiamento por leasing com opção de compra disponível

      Solicitar

      DO95/140-24M

      DescriçãoAbrir

      Quando são necessárias duas operações simultâneas (por exemplo, puncionamento e entalhe), um ironworker de operador duplo costuma ser a melhor solução.

      A máquina ironworker de 95 toneladas e operador duplo possui um sistema hidráulico projetado com bomba hidráulica tandem, que permite que dois operadores usem a máquina ao mesmo tempo e garante que ambas as operações tenham pressão e velocidade hidráulicas totais.

      O punção com capacidade de 95 toneladas e profundidade de garganta de 9" pode puncionar um furo de 1-3/16" em aço carbono de 1" de espessura. Os recursos padrão incluem: tesoura de cantoneira de 6" x 6" x 1/2" e entalhadeira retangular capaz de entalhar 3" x 4" em material de 1/2". A tesoura de barra chata de 24" possui baixo ângulo de corte e é capaz de cortar até 1" x 8" e 3/8" x 24" em aço carbono. Este ironworker versátil permite trocar facilmente ferramental adicional, para que você possa personalizar a máquina de acordo com suas necessidades!

      Este equipamento fabricado nos EUA é um ironworker robusto que utiliza sistema hidráulico com válvulas elétricas & pedais remotos para facilitar o uso, controle elétrico de curso ajustável com escala, e conta com a Garantia de 3 anos da Scotchman, líder do setor, e suporte ao cliente vitalício!

      Características padrãoAbrir
      • Operador duplo, 5 estações
      • O operador duplo permite que dois operadores trabalhem ao mesmo tempo com capacidade total
      • Estação de punção de 95 Ton
      • Êmbolo de punção com chaveta para segurança
      • Mesa de posicionamento do punção com guia e escala
      • Porta-matriz completo com inserto de matriz de 2"
      • Porca do punção com chave & extrator
      • Extrator basculante ajustável
      • Um punção & matriz redondos: diâmetro máx. 1-1/4"
      • Luzes de trabalho LED agora são equipamento padrão!
      • Controle de avanço lento (jog)
      • Dois controles elétricos de curso ajustáveis com escala
      • Dois pedais elétricos remotos
      • Bomba hidráulica tandem
      • Duas válvulas
      • Tesoura de cantoneira
      • Entalhadeira retangular com mesa, escala e guias
      • Tesoura de barra chata com lâmina sabre
      • Mesa de corte com guia de meia-esquadria
      • Área de trabalho com mesa de ferramentas
      • Recipientes de retalhos
      • Caixa elétrica fornecida com botão de emergência tipo cogumelo e preparação para bloqueio e etiquetagem (lock-out/tag-out)
      • Todas as proteções necessárias para atender às normas de segurança ANSI B11.5
      • Preparação para empilhadeira
      • Garantia: três anos em peças
      • Fabricado nos EUA
      Capacidades e especificaçõesAbrir
      Capacidade de puncionamento 95 ton
      1-3/16" em 1"      		 86 mt
      30 em 25 mm
      Ferramental especial 4" diâm. máx. 102 mm diâm. máx.
      Profundidade da garganta 9" 229 mm
      Tesoura de barra chata
      (Lâmina sabre - padrão)      		 24" de comprimento
      1" x 8"
      3/4" x 12"
      1/2" x 16"
      3/8" x 24"      		 610 mm
      25 x 203 mm
      19 x 305 mm
      12 x 406 mm
      10 x 610 mm
      Tesoura de cantoneira 90 graus 6" x 6" x 1/2" 152  x 152  x 12 mm
      Tesoura de cantoneira 45 graus
      c/ ferramenta
      c/ tesoura de barras
      3" x 3" x 3/8"
      4" x 4" x 1/2"
      76 x 76 x 10 mm
      102 x 102 x 12 mm
      Dobradeira 12" 80 ton 72.5 mt
      Dobradeira 24" 55 ton 50 mt
      Dobradeira de extremidade aberta Máx. 1/4" x 5"
      [Barra chata ou cantoneira]      		 6 x 127 mm
      Entalhadeira de tubos
      Schedule 40       		3/4", 1", 1-1/4", 1-1/2", 2"
      Entalhadeira retangular 3" x 5" x 3/8"
      3" x 4" x 1/2"      		 76 x 127 x 10 mm
      76 x 101 x 12 mm
      Entalhadeira em V de 90 graus 6" x 6" x 5/16"
      3" x 3" x 3/8"      		 152 x 152 x 8 mm
      76 x 76 x 10 mm
      Entalhe na aba do perfil U 6" a 10" 152 a 254 mm
      Tesoura de perfil U 2" a 6" ajust. 51 a 152 mm ajust.
      Tesoura para Unistrut Amostras necessárias
      Tesoura de vergalhões
      Redondo (máx.)
      Quadrado       (máx.)
      9 cavidades - 1/4" a 1-1/4"
      1 cavidade - 1/4" a 1"
      6 a 32 mm
      6 a 25 mm
      Tesoura de tubo quadrado 1/2" a 2"
      bitola 12      		 12 a 51 mm
      0.105" / 2.7 mm
      Ferramenta para balaústres 1/2", 3/4" & 1"
      bitola 16      		 12, 19, & 25 mm
      0.06" / 1.5 mm
      Dobrador de corpos de prova de solda (máx.) 2" de largura x 3/8" 51 x 10 mm
      Porta-matriz deslocado Máx. 40 ton Máx. 36 mt
      Golpes por minuto em material leve 38 spm [Estação de punção] curso de 1/4"
      Golpes por minuto em material pesado 15 spm [Estação de punção] curso de 3/4"
      Hidráulica 3,500/3,500 psi 241/241 bar
      Motor padrão 10 hp
      208/230/460, 380/575v; 3 ph      		 7.46 kW
      Motor opcional 10 hp
      220v, 1 ph      		 7.46 kW
      Dimensões C: 69"
      L: 37-1/2"
      A: 71"      		 C: 175 cm
      L: 95 cm
      A: 180 cm
      Peso de envio (pode variar) 3,800 lbs. 1,724 kg



      Ferramentas opcionais

      Rod ShearAbrir
      orange industrial machine component
      This tool has 9 cavities for round rod: 1/4" to 1-1/4", and 1 cavity for square rod: 1/4" to 1""
      View
      Pipe NotcherAbrir
      front view of a metal pipe clamping tool
      Produce the perfect gap-free notch in seconds. Tool can be used in both the tool table or punch station on most models. Requires Schedule 40 pipe notcher die sets. Available standard sizes: 3/4", 1", 1-1/4", 1-1/2" or 2"
      Details
      Picket ToolAbrir
      orange industrial cutting tool with two metal blades
      The picket punch tool is used to make pickets in ornamental iron. It flattens & trims ½”, ¾” or 1” thin gauge, hallow wall, square tubing. Separate dies needed for each size.
      View
      Unistrut ShearAbrir
      orange industrial metal press with safety guard
      Tool will shear Unistrut without distortion
      View
      Weld Coupon BenderAbrir
      close-up of an industrial metal press
      This tool is designed to bend welded coupons to show a welding instructor and student if there are weak points in the weld.
      View

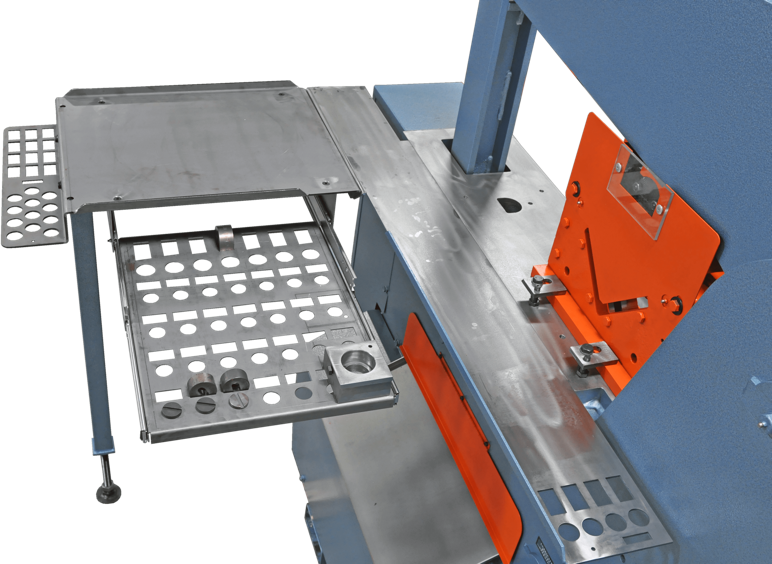

      Tool Table Extension With Punch & Die Storage DrawerAbrir
      industrial machine workstation with metal trays
      Store your frequently tools here with quick sliding access to the tool table work station. *Punches & Dies sold separately.
      View
      Punch Table ExtensionAbrir
      industrial metal press machine
      Increase the work area on the punch station with this extension table.
      View
      Custom Built Tool examplesAbrir
      assorted sheet metal brackets and formed metal components
      Examples of applications that our custom tooling department can build. Contact us to design custom tools built to your unique specifications.
      View
      24" x 5' Conveyor with Angle Iron SupportAbrir
      scotchman industrial metal cutting band saw with roller conveyor
      24" x 5' Conveyor with Angle Iron Support attached to DO70
      View
      Multi-Loc Punch Gauging TableAbrir
      close-up of an industrial metalworking machine
      Multi-Loc Punch Gauging Table comes in two sizes:36" & 85" Extensions. This unique measuring system allows you to set metal stops at various lengths to enable the maximization of raw stock without changing the set-up each time.
      View
      Brake Table with Scale & Squaring ArmAbrir
      orange industrial cutting machine with adjustable metal table
      Increase precision & accuracy while using the brake with this option. Length Gauge w/Scale is sold separately. (For 12" & 24” brakes)
      View
      Unequal Leg Angle Shear BladesAbrir
      flat metallic slab with beveled edge
      Unequal Leg Blades for your angle shear. Available in 66°, 70°, 74° or 80°.
      View
      Offset Die HolderAbrir
      heavy-duty offset die holder with steel top plate
      Offset Die Holder allows for punching in the flange of channel or I-beam. (Stripper required for 6509 & 9012 models)
      View
      Urethane StripperAbrir
      orange industrial press with transparent center panel
      Aids in the removal of material being punched and minimizes deformation of material from the punch station.
      View
      Channel ShearAbrir
      3d render of an orange manual metal cutting machine
      Shears channel iron distortion free from 2" to 6" (Adjustable)
      View
      12" BrakeAbrir
      industrial bar shear assembly
      Bend and shape metal up to 12 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View
      Laser Light - Bar ShearAbrir
      close-up of industrial press guard with warning label
      Easily see the cut mark & Increases precision at the bar shear.
      View
      48" Back GaugeAbrir
      horizontal metal measuring bar
      Make consistent & repeatable cuts on the bar shear using a Back Gauge tool.  (Available in Manual or Electric versions)
      View
      90° V-NotcherAbrir
      industrial corner notcher machine with orange body
      Can cut 6" x 6" V-notch in 5/16" thick material. For punch station or tool table work station.
      View
      Angle Shear Miter GuideAbrir
      orange industrial metal bending machine
      45-degree & 22-degree miter guide for angle iron shear.
      View
      Open End BrakeAbrir
      industrial metal shear with orange housing
      Max 1/4" x 5" Flat or Angle Iron *use on punch station only.
      View
      Economy Punch & Die PackageAbrir
      econ punch and die tool set
      12 Round Punch & Die Sets - Style #40 & #82 (available in 16th, 32nd OR metric sizes)
      View
      Deluxe Punch & Die PackageAbrir
      image coming soon text over a distressed american flag
      Punch & Die Variety Package - Style #40 & #82. Includes: Round, Square & Oval sets.
      View
      24" BrakeAbrir
      Bend and shape metal up to 24 inches wide. Comes standard with 2" Lower V-dies. *Brake table & back gauge sold separately.
      View
      Square Tube ShearAbrir
      orange industrial metal fixture
      Can shear 1/2" to 2" square tube, up to 14 gauge.
      View
      Brake Length Gauge with ScaleAbrir
      image coming soon text over a distressed american flag
      Brake Length Gauge with Scale attaches to an 8", 12", or 24" Brake.
      View
